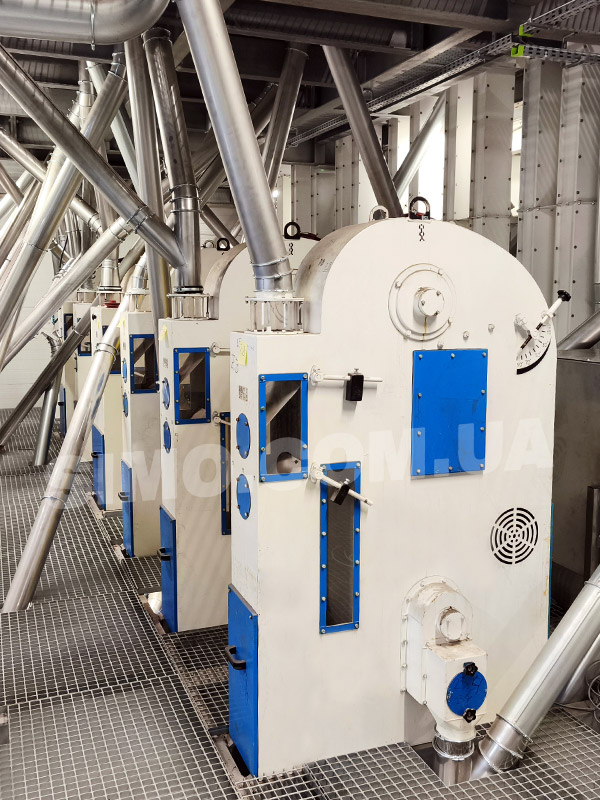

Сепаратор воздушный АСХ-2,5

Предназначены для разделения продуктов шелушения крупяных культур (отбора лузги и мучки, контроля лузги, контроля готовой продукции) и для очистки зерна от аэродинамических легких примесей.

Назначение:

Сепараторы воздушные марки АСХ с замкнутым циклом воздуха и диаметральным вентилятором предназначены для разделения продуктов шелушения крупяных культур (отбора лузги и мучки, контроля лузги, контроля готовой продукции) и для очистки зерна от аэродинамических легких примесей.

Сепараторы воздушные с замкнутым циклом воздуха предназначены для разделения сыпучих продуктов с помощью воздушного потока на основе различия аэродинамических свойств частиц разделяемых компонентов смеси. Сепараторы воздушные могут применяться как отдельные единицы оборудования, например, для отделения шелухи и мучки на мельницах, крупозаводах, маслопрессовых и маслоэкстракционных заводах, так и в комплексе с сепараторами зерноочистительными на элеваторах, зерноприёмных и других зерноперерабатывающих предприятиях.

Сепараторы изготовляются по 3-й категории ГОСТ 15150 в климатическом исполнении «У» для внутреннего рынка и экспорта в страны с умеренным климатом. При этом сепараторы должны надёжно работать в рабочих режимах при температуре от минус 10 до плюс 40°С, относительной влажности 80% при среднегодовой температуре плюс 15°С, атмосферном давлении от 650 до 800 мм.рт.ст. (86,6÷106,7 кПа). Сепараторы устанавливаются в шелушильных отделениях крупозаводов и зерноочистительных отделениях мельничных предприятий.

Технические характеристики:

Наименование показателей АСХ-2,5 АСХ-5
1. Производительность техническая, т/ч, не менее (на выделении лузги и мучки из продуктов шелушения крупяных культур):
     - риса 2,0 ± 0,5 3,75 ± 0,5
     - гречихи 2,0 3,0 ± 0,5
     - овса 1,5 2,5
     - на очистке зерна пшеницы, риса, ячменя от аэродинамических примесей 3,0 6,0
2. Технологическая эффективность, %, не менее
     - извлечения лузги при разделении продуктов шелушения гречихи, овса, риса 85 85
     - при выделении аэроотделимой примеси из зерна пшеницы или риса 60 60
3. Содержание полноценного продукта в отсосах осадочной камеры, %, не более 2 2
4. Размеры пневмосепарирующего канала, мм
     - длина 300 ± 5 600 ± 5
     - ширина 600 ± 10 140 ± 5
5. Диаметральный вентилятор:
     - диаметр ротора, мм 200 ± 2 29
     - количество лопаток ротора, шт 200 ± 2 29
6. Частота вращения ротора (регулируемая сменными шкивами), об/мин.:
     - шкив АСХ-2,5.00.021 (диам. 100 мм) 920 1 150
     - шкив АСХ-2,5.00.021-01 (диам. 125 мм) 920 1 150
7. Шнек для вывода отсосов
     - диаметр шнека, мм 140 ± 3 150
     - частота вращения вала шнека, с-1 (об/мин.) 140 ± 3 150
8. Мощность электродвигателя, номинальная кВт, не более 1,1 1,1
9. Потребление электроэнергии, кВт/ч, не более 0,88 0,88
10. Габаритные размеры, мм, не более
     - длина 731 1 031
     - ширина 1 205 1 205
     - высота 1 860 1 860
11. Масса, кг 300 430

Устройство и работа:

Конструкция сепараторов АСХ-2,5 и АСХ-5 аналогична и отличается только длинами корпусов. Сепаратор состоит из приемного патрубка и корпуса, представляющего собой сборно-сварную конструкцию из листовой стали, в которой внутренними стенками и перегородками образованы приемная камера, вертикальные пневмосепарирующий и рециркуляционный каналы, осадочная камера. В осадочную камеру по длине машины встроен диаметральный вентилятор (ротор) и шнек для вывода осажденных относов. К нижней части пневмосепарирующего канала приварен выпускной патрубок для вывода очищенного продукта из сепаратора. В верхней части приемной камеры установлены грузовые клапаны для регулировки подачи продукта и делитель, положение которого может меняться относительно приемного патрубка в зависимости от направления потока продукта, что позволяет лучше распределить его по длине приемной камеры и пневмосепарирующего канала. Положение каждого клапана в отдельности выбирается индивидуально и регулируется перемещением грузов на рычагах крепления клапанов. В пневмосепарирующий канал продукт поступает по направляющей, которая образует горизонтальный участок шириной» 20 мм для лучшего ''разбрызгивания'' его в зоне сепарирования, или по наклонной плоскости ската под углом 500 при использовании сепаратора на контроле лузги.

Для регулирования воздушного режима на входе в осадочную камеру установлена поворотная регулирующая заслонка обтекаемой формы. Поперечное сечение регулирующей заслонки имеет форму лемнискаты. Регулировка осуществляется винтом.

В осадочной камере от всасывающей стороны вентилятора установлены три поворотные планки для регулировки воздушного потока. Положение паза на торце оси, к которой крепится поворотная планка ,соответствует положению планки в сепараторе. Ротор диаметрального вентилятора сварной конструкции с дисками, к которым приварены лопаток. Ротор вращается в подшипниковых узлах. В зависимости от перерабатываемой культуры и производительности частоту вращения ротора вентилятора можно изменить сменными шкивами. Вал шнека установлен на двух шариковых сферических подшипниках. С противоположной стороны привода ротора имеется окно для вывода относов из шнека и противоподсосный клапан, который выполнен из листовой резины и армирован продольными металлическими полосами.

Для визуального наблюдения за процессами поступления продукта в машину и сепарирования в пневмоканале с торцов машины предусмотрены два смотровых окна, которые крепятся на стенках с помощью резинового уплотнения. Для монтажа и очистки внутренних поверхностей сепаратора к торцевой стенке корпуса крепится крышка с резиновыми уплотнениями. Для привода вентилятора и шнека применен электродвигатель установленный на плите, клиноременная передача и контрпривод. Контрпривод может перемещаться в двух направлениях: по вертикали и горизонтали, обеспечивая, таким образом, натяжение всех клиновых ремней. Во избежание пыления и подсоса воздуха в месте вывода относов крепится патрубок к торцевой стенке корпуса. Впускные патрубки заканчиваются фланцами; к выпускным патрубкам крепятся переходники, которые обеспечивают возможность подключения к ним самотечных продуктопроводов.
