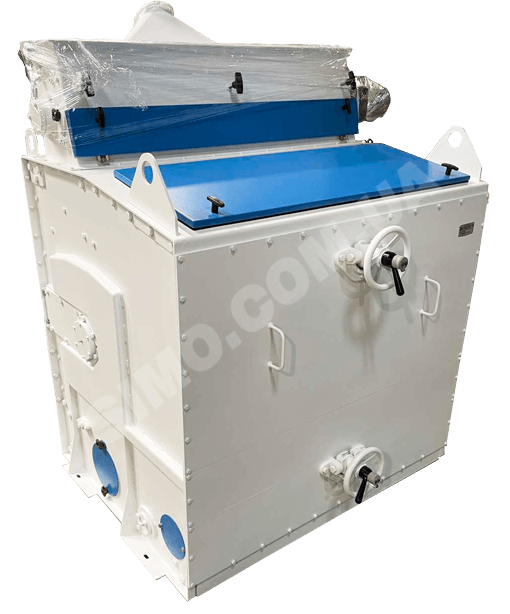

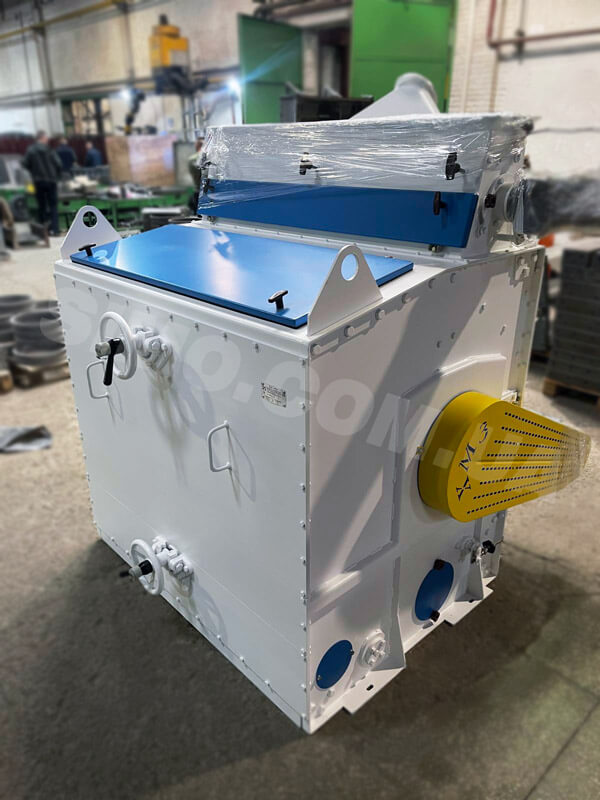

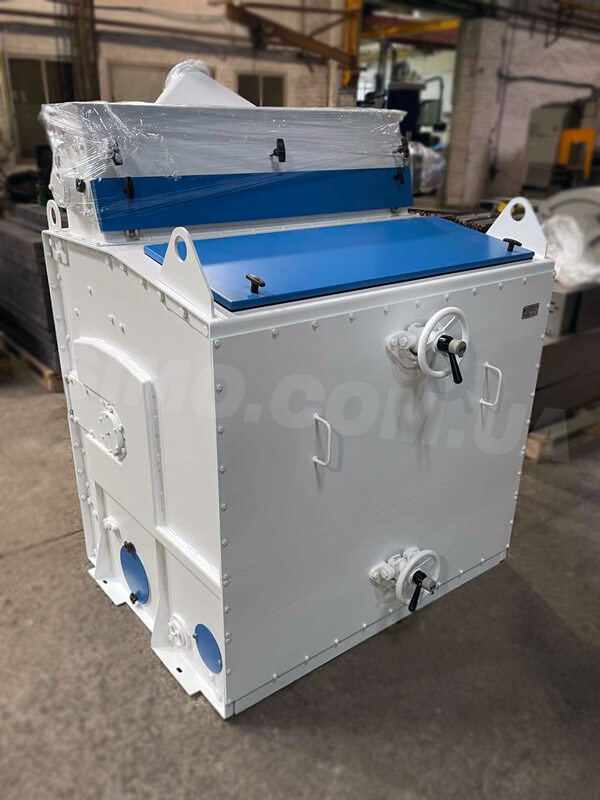

Машини насіннєрушальні марки НРХ-4, НРХ-4-01

Призначення:

Машини насіннєрушальні марки НPХ-4 і НРХ-4-01 безперервної дії призначені для обрушення олійного насіння на підприємствах олійножирової промисловості.

Насіннєрушка НPХ-4 і НРХ-4-01 безперервної дії призначена для обрушення олійного насіння на підприємствах олійножирової промисловості. Машина виготовляється по 3-ї категорії ГОСТ 15150 в кліматичному виконанні «У» для внутрішнього ринку та експорту в країни з помірним кліматом. При цьому машини повинні надійно працювати в робочих режимах при температурі від - 10 до + 40 °С, відносної вологості 80 %, при середньорічній температурі плюс 15 °С, атмосферному тиску від 650 до 800 мм. рт. ст. (86,6 - 106,7 кПа). Режим роботи одно-, дво- і трьохзмінний.

Технічні характеристики:

Якісні показники роботи:

Конструкція і робота:

Машина (рис. 1) складається з корпусу 1, в якому встановлені підшипникові вузли, які утримують ротор 2, деки 3 і декотримача 4, нижнього 5 і верхнього 6 механізмів регулювання зазору між ротором і декою, живильника 7, регульованого відбивача 8, приводу 9, огорож 10 і 11, аспіраційного патрубка 12 (тому що машина власного вентилятора не має і приєднується до центральної аспіраційної магістралі). Ротор 2 приводиться в обертання клинопасовою передачею від привідного двигуна, встановленого на задній стінці 21 машини.

У живильнику 7 знаходиться живильний валик 14, що приводиться в обертання клинопасовою передачею від ротора 2, через контрпривід 15. За допомогою регулювальної заслінки 16 і живильного валика 14 продукт розподіляється по всій ширині живильника і подається через магнітний захист 16.1 в лоток живильника 17, який призначений для подачі насіння в робочу зону між ротором і декою (рушальну камеру). У камері відбувається обрушення насіння шляхом багаторазових ударів бичів і відкидання насіння на рифлену поверхню деки. Після обрушення ядра насіння і лушпиння відбивачем направляються на вихід з машини. Інтенсивність обрушення насіння в камері регулюється зміною зазору між декою і бичами.

Для досягнення проектної продуктивності необхідно виконати наступні дії:

1. Встановити для бичевого барабана нормальну колову швидкість 25 м/с, що відповідає 600 об/хв і домогтися розподілу насіння по всій довжині барабана шляхом регулювання заслінки в живильнику.
2. Встановити бичі на відстані від рифленої поверхні деки відповідно до культури, що переробляється, партії насіння і її вологості. Зменшення відстані бичів від рифленої поверхні, а також збільшення колової швидкості бичів підвищує ступінь обрушення насіння, але в той же час підвищує відсоток утворення січки і збільшує запиленість насіння. Відрегульоване положення рифленої поверхні деки по відношенню до бичового барабану і обрана колова швидкість барабану повинні забезпечувати зазначену в паспорті продуктивність.
3. Встановити потік пропускаємого насіння за рахунок зміни щілини між клапаном і рифленим валиком.
4. Встановити нормальний повітряний режим в рушальній камері. Швидкість повітряних потоків слід відрегулювати так, щоб при інтенсивній аспірації в легких відносах не допускалась наявність насіння.

Продукт, що підлягає обрушенню, надходить в приймальний патрубок, далі через живильник потрапляє на приймальний лоток, звідти - в робочу зону між ротором і декою. Обрушившись між декою і ротором, продукт виводиться з машини через вихідний отвір, що знаходиться в підлозі. Назустріч обрушеному зерну рухається повітряний потік, що відносить з собою легкі частинки і лушпиння через аспіраційний патрубок. Забір проб проводиться через спеціальні люки 22. Для забезпечення нормальної роботи машини перед вхідним патрубком необхідно встановити заслінку або шибер, а також в обов'язковому порядку магнітний захист.
