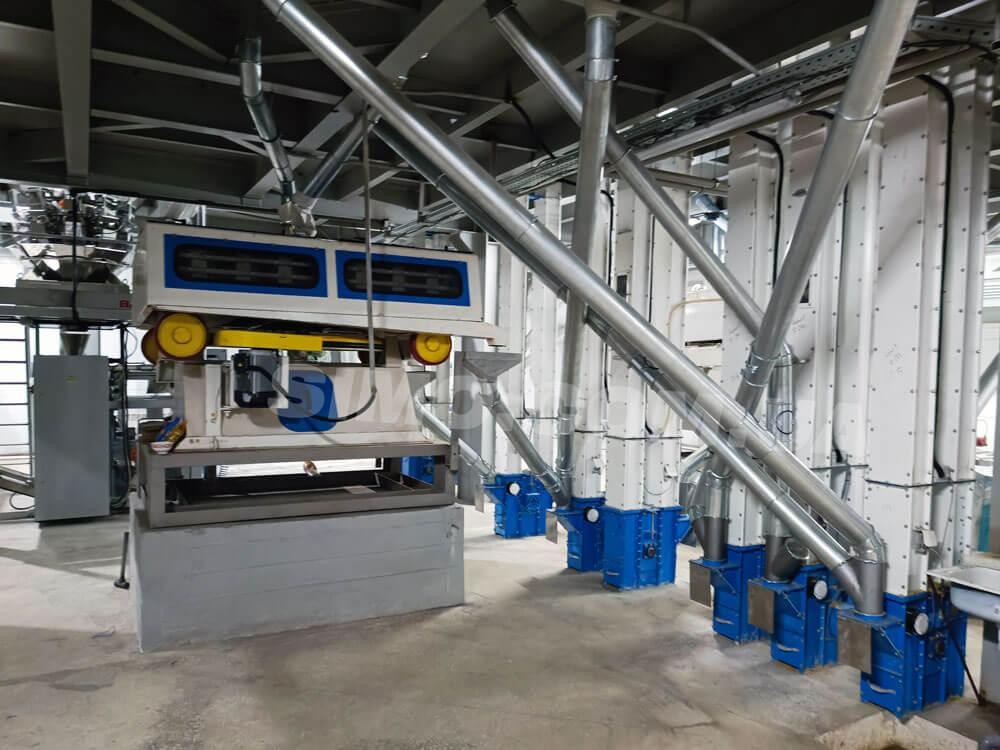

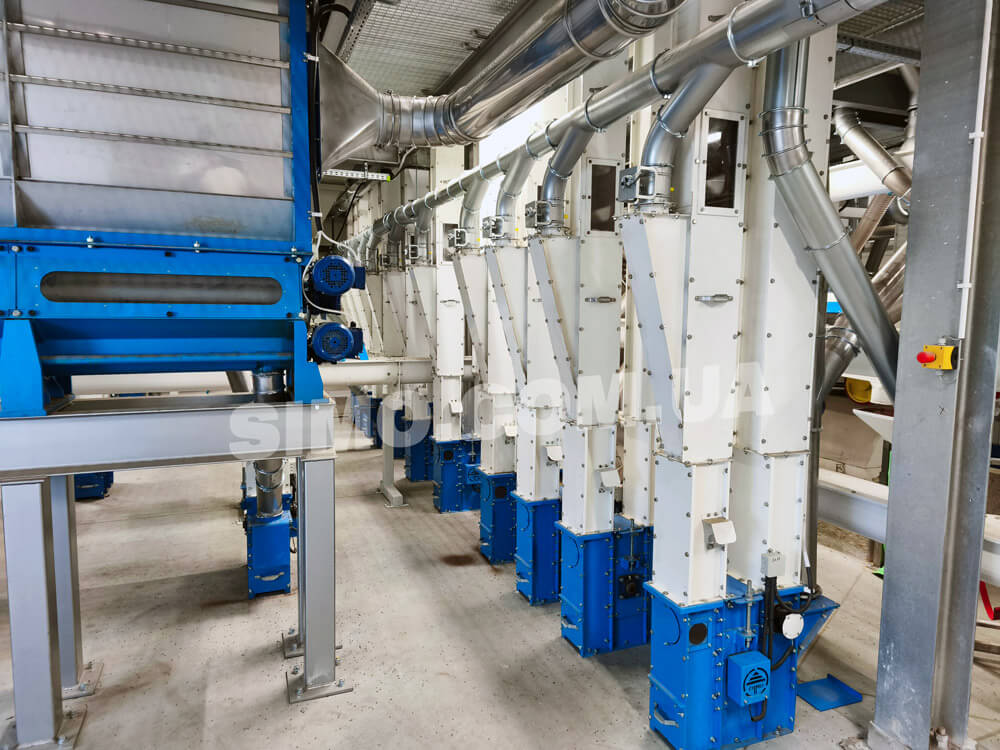

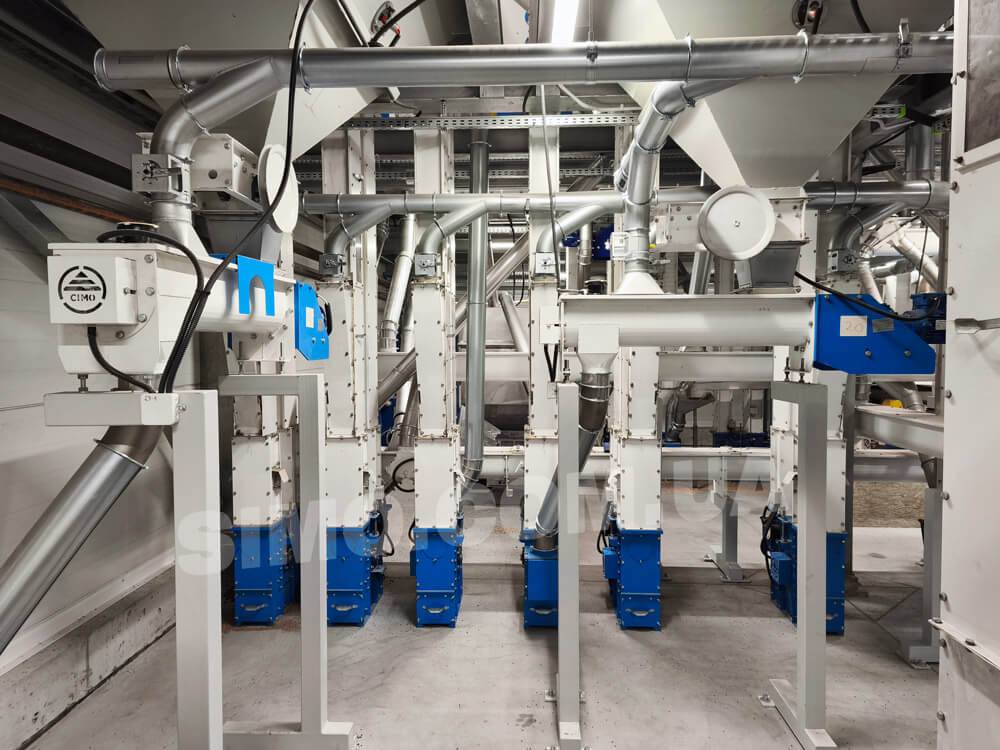

Нории ленточные

Нории ленточные предназначены для вертикального транспортирования зерна на элеваторах, мельницах, крупозаводах и других зерноперерабатывающих предприятиях. Нории используют на промышленных предприятиях как внутри помещений, так и на открытом воздухе.

Назначение:

Нории ленточные предназначены для вертикального транспортирования зерна на элеваторах, мельницах, крупозаводах и других зерноперерабатывающих предприятиях. Нории используют на промышленных предприятиях как внутри помещений, так и на открытом воздухе.

Технические характеристики:

Наименование Н-5 Н-5х2 Н-10 Н-10х2 Н-20 Н-50 Н-100
1. Производительность на зерне, т/час* 5 10 10 20 20 50 100
2. Скорость ленты, м/с 1,4 1,4 1,6 1,6 1,6 2,2 2,2
3. Ширина ленты, мм 125 125 150 150 175 200 300
4. Шаг для различных типов ковшей:
     - металлический 210 210 260 260 260 160 170
     - без дна 57 - 81 - 81 - -
     - пластмассовый 130 - 150 - - - -
5. Число прокладок ленты, шт. 4
6. Наружный размер поперечного сечения труб, мм 160 х 160 160 х 317 200 х 200 200 х 200 236 х 236 280 х 280 260 х 376
7. Диаметр барабана головки и башмака, мм 215 215 400 400 500 630 750
8. Длина барабана, мм 135 135 170 170 200 220 320
9. Установленная мощность при высоте нории:
     - до 30 метров, кВт 1,1 1,5 1,5 3,0 3,0 5,5 11,0
     - свыше 30 метров, кВт 1,5 2,2 2,2 4,0 4,0 7,5 15,0
     - до 45 метров, кВт - - - - - 11 18,5
10. Габаритные размеры головки нории с приводом, мм:
     - длина 1 008 1 008 1 117 1 117 1 304 1 736 2 150
     - ширина 400 520 450 865 546 1 503 1 250 - 1 400
     - высота 2 178 2 178 2 458 2 458 2 570 1 338 1 663
11. Расход воздуха на аспирацию, м3 350 700 400 800 400 500 700

* Производительность норий указана для зерна пшеницы с объёмным весом 0,8 т/м3 и влажностью 15%. Для определения производительности нории при транспортировании продуктов переработки зерна, значения производительности, указанные в таблице, должны быть умножены на коэффициент 0,7 – для муки и 0,5 – для комбикормов.

Устройство и принцип работы:

Зерно по самотёчным трубам поступает в приёмный патрубок башмака нории, а затем подхватывается ковшами и подаётся на установленную высоту до головки нории, где под действием центробежного ускорения происходит разгрузка ковшей и далее зерно по самотёкам направляется согласно технологической схемы.

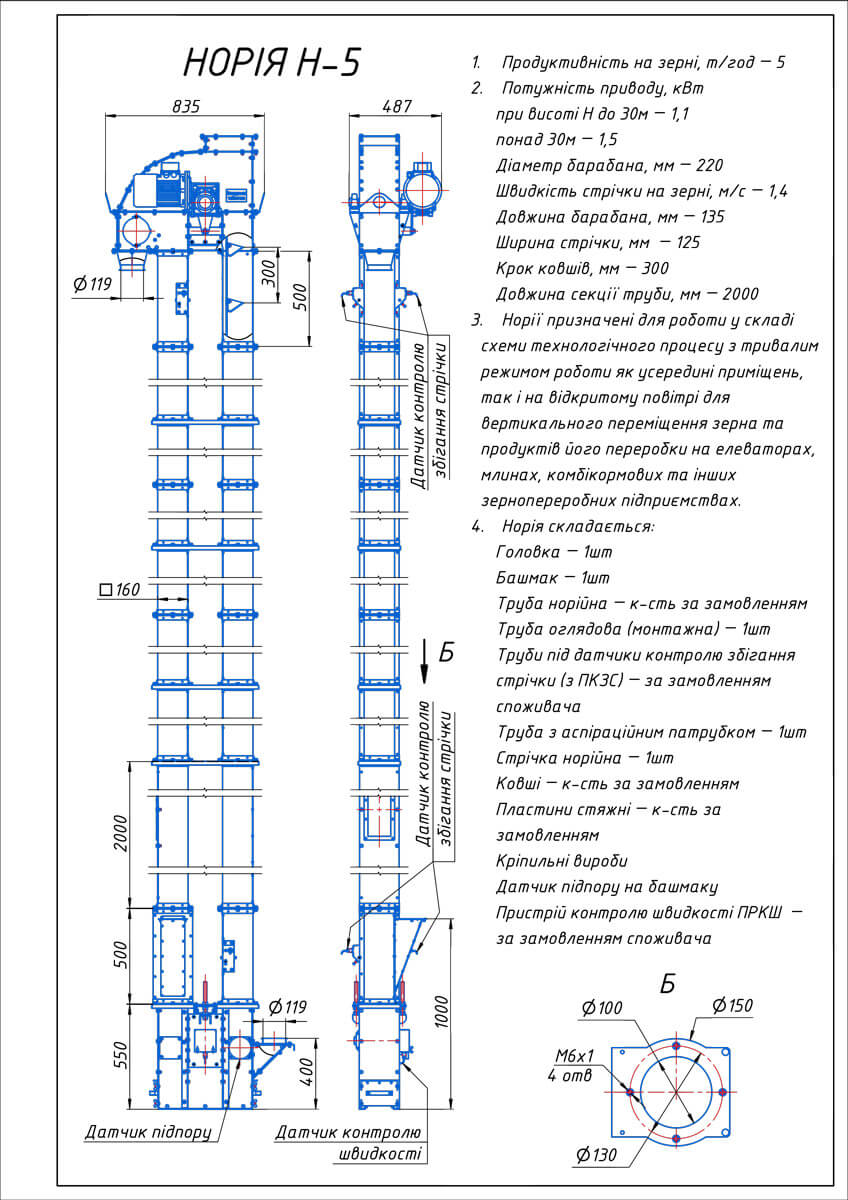

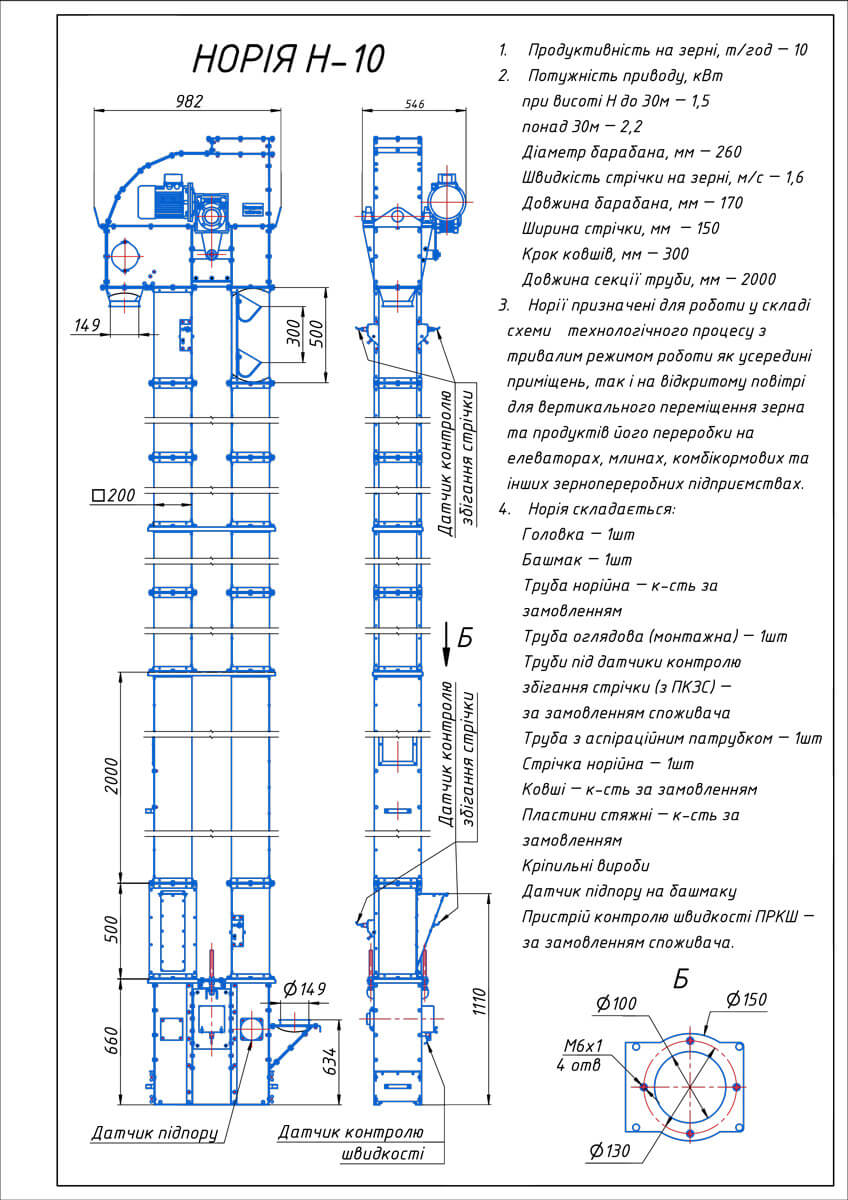

Нория состоит из следующих основных узлов, соответственно для марок Н-5 (рис.1), Н-10 (рис.2), Н-20 (рис.3): башмака 1, головки 2, труб норийных гладких 3 и 4, трубы норийной натяжной со смотровым люком 6, трубы для установки датчика подпора и датчиков контроля сбегания ленты 7, трубы с аспирационным патрубком 8, двух труб для установки взрыворазрядного устройства 9-по заказу потребителя, трубы для датчиков контроля сбегания ленты 11. В качестве тягового органа применяется лента с рабочим органом - ковшами 5.

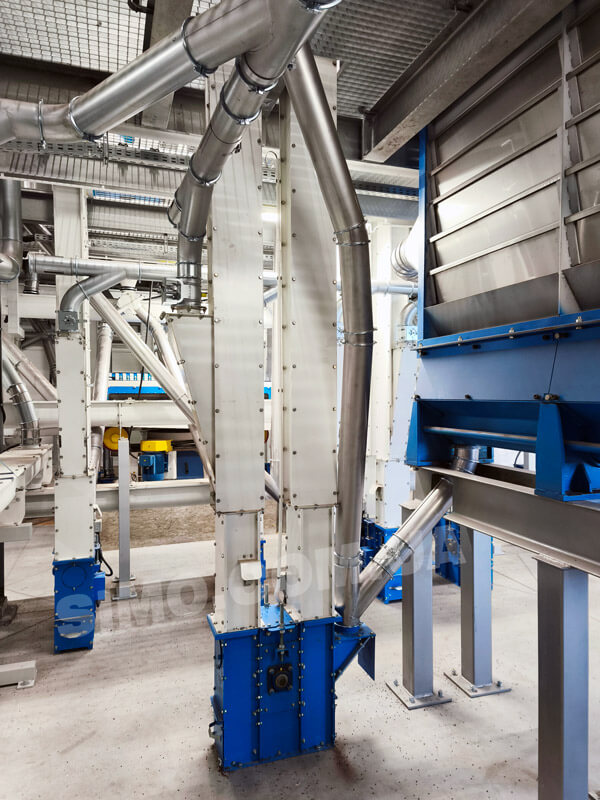

Башмак нории состоит из сварного кожуха и барабана. Вал с барабаном установлен в корпуса подшипников, выполненные в виде подвижных щёк винтового натяжного устройства. Для контроля скорости, пробуксовки и поперечного порыва ленты нории комплектуются датчиком, который устанавливается на валу башмака.

Головка нории состоит из корпуса, состоящего из верхней и нижней частей, труб норийных, барабана, промежуточной опоры, привода, патрубка выгрузочного, ограждений. Для норий Н-5, Н-10,Н-5х2 приводом барабана служат две ременные передачи (от двигателя к промежуточной опоре и от промежуточной опоры к барабану). Для норий Н-20 и Н-10х2 приводом служат ременная передача (от двигателя к промежуточной опоре) и цепная передача (от промежуточной опоры к барабану). В нижней части корпуса имеются смотровые люки.
