Назначение:

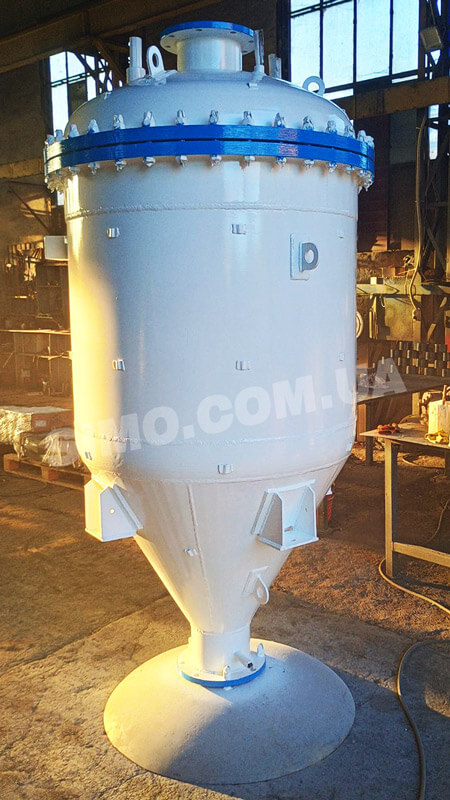

Пропариватель ПЗ-1 предназначен для гидротермической обработки зерна крупяных культур с целью улучшения технологических свойств зерна и повышения потребительских свойств готового продукта.
Область применения пропаривателя – мукомольно-крупяная промышленность – для пропаривания и увлажнения зерна, для производства хлопьев, круп, не требующих варки, в пищеконцентратной промышленности, в комбикормовой промышленности и в сельском хозяйстве для приготовления кормов.
Технические характеристики:
| Параметр: |
V = 1,3 |
V = 1,0 |
V = 0,5 |
| 1. Объем, м3: |
|
| - полный |
1,3 |
1,0 |
0,5 |
| - загрузки |
1,15 |
0,85 |
0,4 |
| 2. Рабочее давление, МПа (кгс/см2): |
0,3 - 0,5 (3-5) |
| 3. Расчетное давление, МПа (кгс/см2): |
0,8 (8) |
| 4. Пробное давление, МПа (кгс/см2): |
0,85 (8,5) |
| 5. Давление воздуха пневмоуправления, МПа (кгс/см2): |
0,6 (6,0) |
| 6. Расчетная температура стенок, оС: |
200 |
| 7. Характеристика питающей сети: |
220, 50 Гц |
| 8. Характеристика рабочей среды: |
невредная, невзрывоопасная, непожароопасная |
| 9. Наименование рабочей среды: |
зерно, водяной пар |
| 10. Состояние рабочей среды: |
твердое вещество, пар |
| 11. Срок службы до капитального ремонта, лет: |
5 |
| 12. Материал прокладок: |
Паронит ПОН-Б ГОСТ 481-80 |
| 13. Габаритные размеры, не более, мм: |
|
| - длина |
1 734 |
1 734 |
1 734 |
| - ширина |
1 130 |
1 130 |
1 130 |
| - высота |
2 917 |
2 617 |
2 017 |
| 14. Масса, кг, не более: |
936 / 1076 |
Состав изделия и комплект поставки:
Пропариватель ПЗ-1 включает в себя комплект оборудования для гидротермической обработки зерна крупяных культур с целью улучшения технологических свойств зерна и повышения потребительских свойств готового продукта, а также необходимое оборудование, работающее под давлением, а также пневматическое и вспомогательное оборудование.
В комплект поставки пропаривателя входят:
| Поз. |
Наименование |
Количество |
| 1 |
Пропариватель ПЗ-1, корпус с внутренней паровой гребенкой, которая изготовлена из пищевой нержавеющей стали |
1 |
| 2 |
Пульт управления системой автоматики на основании контроллера с выносной дисплейной панелью |
1 шт. |
| 3 |
Пульт управления очистной распределением и подачей сжатого воздуха |
1 шт. |
| 4 |
Пневматическая шиберная задвижка ДУ-200 с нержавеющей стали |
2 шт. |
| 5 |
WE61.XXBGDRKMX Высокотемпературный вибрационный датчик уровня, 250оС |
1 шт. |
| 6 |
Пневмоклапан dy-50 впуска и стравливания пара из пропаривателя VZXF-L-M22C-M-A-G2-430-M1-H3ALT-80-16 Прямот. вентиль |
2 шт. |
| 7 |
QS-1/8-8 ФИТИНГ |
2 шт. |
| 8 |
Клапан предохранительный (УФ55105-025-02) |
1 шт. |
| 9 |
Датчик давления с показывающей панелью |
1 шт. |
| 10 |
Паспорт ПЗ1-ПС, шт |
1 |
| 11 |
Комплект документации в составе:
а) общий вид пропаривателя, схема строповки – 1 л
б) схема электрическая на 4 л.
в) схема пневматическая |
1
1
1 |
Внимание! Материал теплоизоляции, внешние трубопроводы, кабели внешних соединений в объем поставки завода-изготовителя не входят.
Пульты автоматического управления ПЗ-1 проходят испытания:
