Назначение:
Сушилка шахтная СШ предназначена для сушки зерна крупяных культур и готовой крупы.
Premium (артикул СИМО.СШ-001). Данное исполнение рекомендуется для сушки круп и зерна повышенной влажности, так как короба и другие детали, контактирующие с продуктом, изготовлены из нержавеющей стали. Стенки выполнены из оцинкованной стали.
Standard (артикул СИМО.СШ-002). Данное исполнение подходит для сушки зерна в шелухе. Все детали, контактирующие с продуктом, изготавливаются из оцинкованной стали.
При необходимости возможен заказ отдельных запчастей: коробов, стенок, переходников и др.
Технические характеристики:
| Наименование показателей |
СШ (2 секции) |
СШ (3 секции) |
| 1. Число секций, шт. |
2 |
3 |
| 2. Объём зерна в сушилке, куб. м |
3,07 |
4,28 |
| 3. Производительность, т/ч, на: |
|
|
| - овсе |
0,5 ... 0,8 |
0,8 ... 1,0 |
| - гречихе |
0,5 ... 0,8 |
0,8 ... 1,0 |
| - горохе |
1,5 ... 1,8 |
2,8 ... 2,2 |
| 4. Объём продукта в одной секции, м3 |
1,21 |
1,21 |
| 5. Влажность зерна на входе в сушилку, не более, % |
20 |
20 |
| 6. Давление пара, кПа |
400 |
400 |
| 7. Расход пара, кг/с |
0,025 |
0,038 |
| 8. Расход воздуха, куб.м./ч |
4 000 |
8 000 |
| 9. Мощность электродвигателя, кВт |
2,2 |
2,2 |
| 10. Габариты, мм |
|
|
| - длина |
2 130 |
2 130 |
| - ширина |
2 300 |
2 300 |
| - высота |
3 860 |
4 710 |
| 11. Масса, кг |
1 400 |
1 900 |

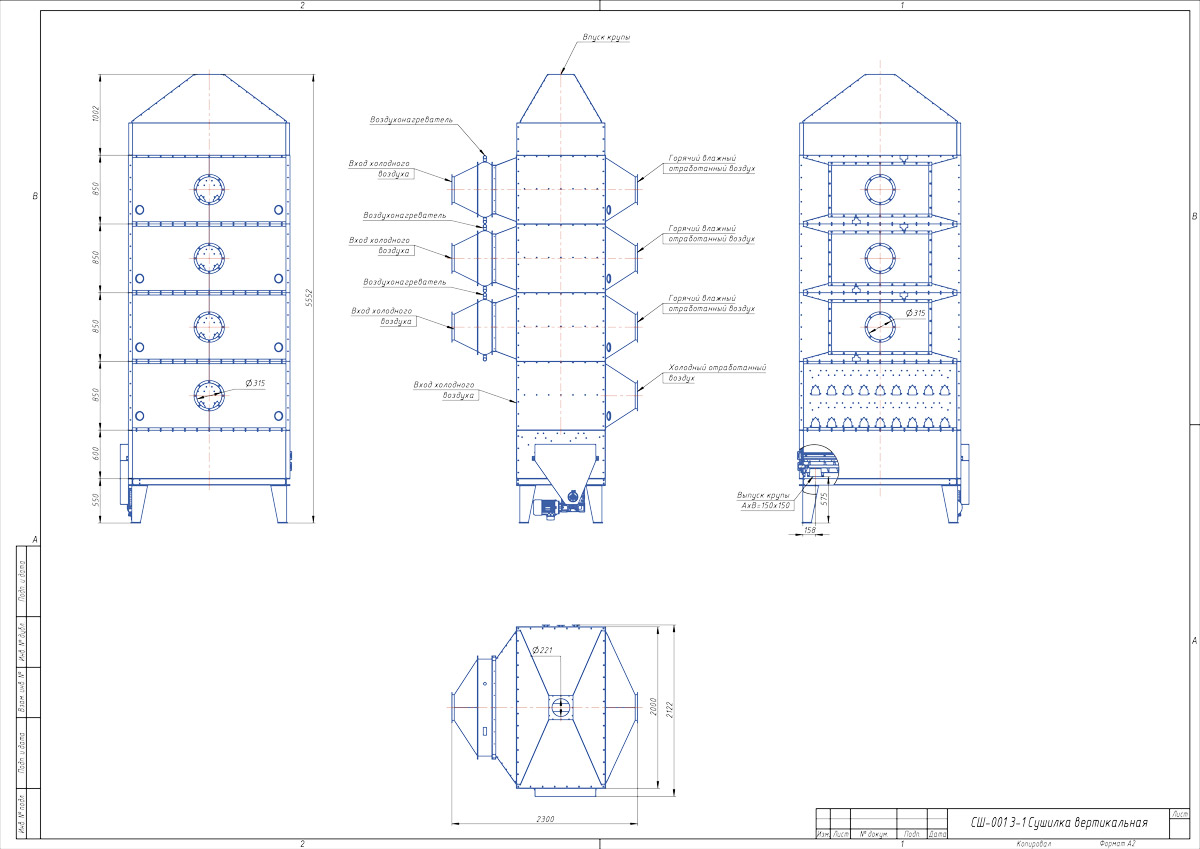

Устройство шахтной сушилки СШ:
Состоит из загрузочно-распределительного бункера, сушильных секций, охладительной секции, выгрузочного устройства, калироферов, рамы и переходных патрубков.
В основе сушильных и охладительных секций лежит секция с коробами. Короба расположены в «шахматном» порядке для равномерного распределения агента сушки среди объёма зерна, заполняющего секцию.
Сушильная секция состоит из секции с коробами, калорифера с переходниками и переходника для подключения аспирации. В силу конструктивных особенностей половина коробов «горячие», то есть через них подаётся горячий воздух от калорифера, вторая половина – «отводящие», это те, через которые отводится «отработанный» воздух, который проконтактировал с зерном и забрал от него часть влаги.
Охладительная секция состоит из секции с коробами и переходника для подключения аспирации. В охладительной секции все короба «холодные», так как через них продувается холодный воздух из помещения.
Выгрузочная секция состоит из двух выгрузочных валов и шнека, которые установлены в накладных корпусах подшипников, смонтированных на сборном коробчатом корпусе. Конструкция выгрузочных валов и шнека уменьшает вероятность травмирования зерна или крупы.
Рекомендуется оснащение привода выгрузочной секции частотным преобразователем, для регулирования производительности сушилки, посредством изменения времени экспозиции зерна внутри рабочей зоны. При необходимости существует возможность лёгкого изменения частоты вращения выгрузочных валов и шнека путём замены приводных звёздочек, которые являются стандартными.
