Агрегатний вальцьовий млин Р6-АВМ-15

Призначення:

Агрегатний вальцьовий млин Р6-АВМ-15 призначений для переробки зерна в борошно вищого і першого сортів. Управління технологічним обладнанням здійснюється з пульта.

Млин є комплексом малогабаритного зерноочисного, розмельного, просіючого, транспортного та електрообладнання. Невеликі габарити і вага, висока якість одержуваного борошна при невеликих витратах електроенергії вигідно відрізняють агрегати від аналогів.

Великою зручністю є те, що всі механізми млинів монтуються на спеціальній збірній металевій станині в два поверхи, в результаті чого відпадає необхідність у будівництві спеціальної споруди. Завдяки повній автоматизації і механізації технологічного процесу розмелювання зерна для обслуговування млинів потрібно тільки 2 людини.

Технічні характеристики:

Технічні дані:	АВМ - 15
1. Продуктивність при двохсортному помелі по зерну (при виході борошна 72%), т/добу	15
В тому числі:
- Борошна вищого сорту, %	48 - 50
- Борошна першого сорту, %	22 - 24
2. Довжина вальцьової лінії, см	150
3. Просіююча поверхня, м2	21,2
4. Транспортування зерна і продуктів помелу	Пневматичне
5. Привід індивідуальний груповий
6. Кількість електродвигунів, шт	9
7. Встановлена потужність, кВт	1,1 - 11
8. Сумарна потужність електродвигунів, кВт, не більше	35,3
9.Маса млина, кг, не більше	7 500
10. Габаритні розміри, мм, не більше
- довжина без приймального бункера і сходів	7 000
- ширина без трапів	3 400
- висота без технологічної рами	5 000

Персонал, який обслуговує млин повинен пройти спеціальну підготовку з вивчення обладнання млина, ознайомитися з правилами експлуатації і догляду за млином. Приміщення, в якому встановлюється млин, має відповідати класу В 11-а. Концентрація пилу на робочому місці оператора не повинна перевищувати: зернової - 4 мг/см ³, борошняної - 6 мг/см³. Еквівалентний рівень шуму не повинен перевищувати 80 дБ, а еквівалентне значення віброшвидкості - 92 дБ.

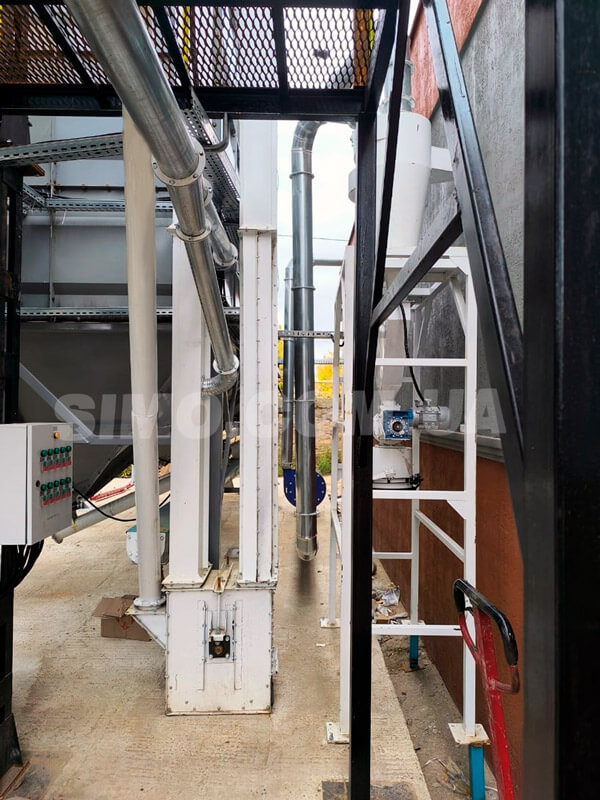

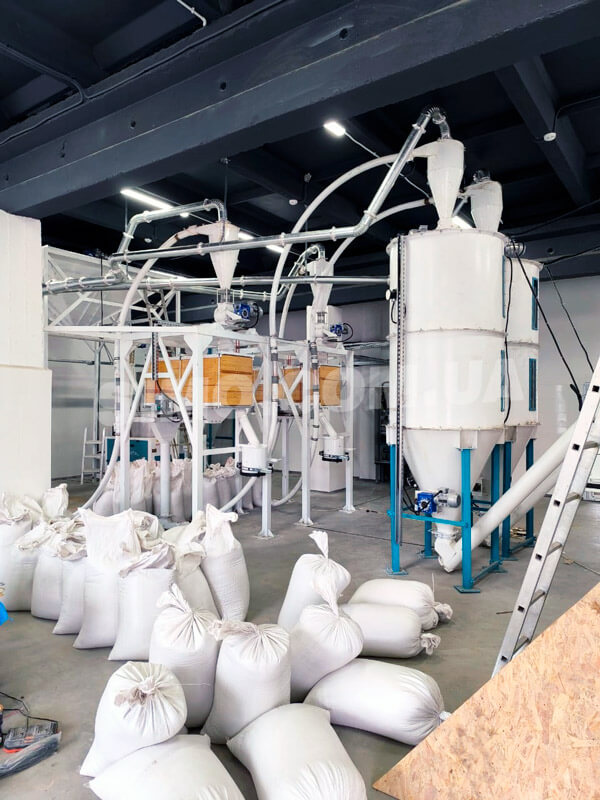

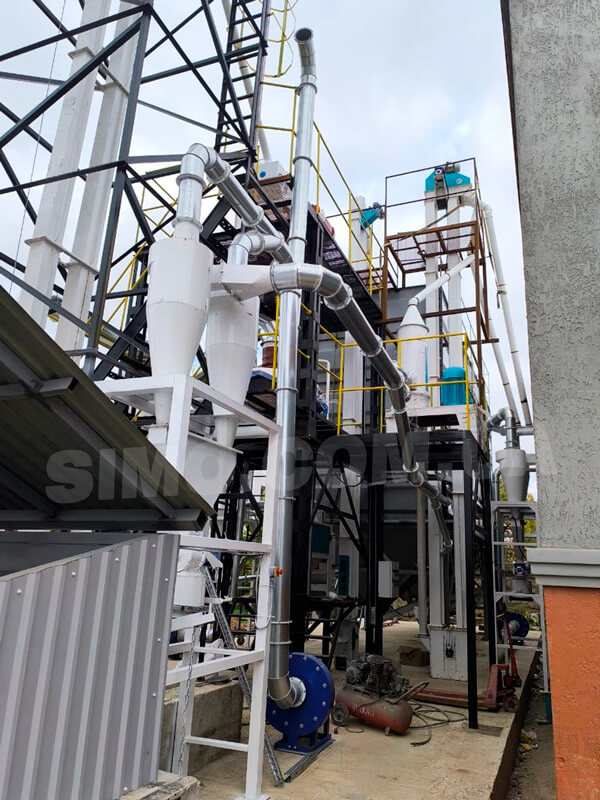

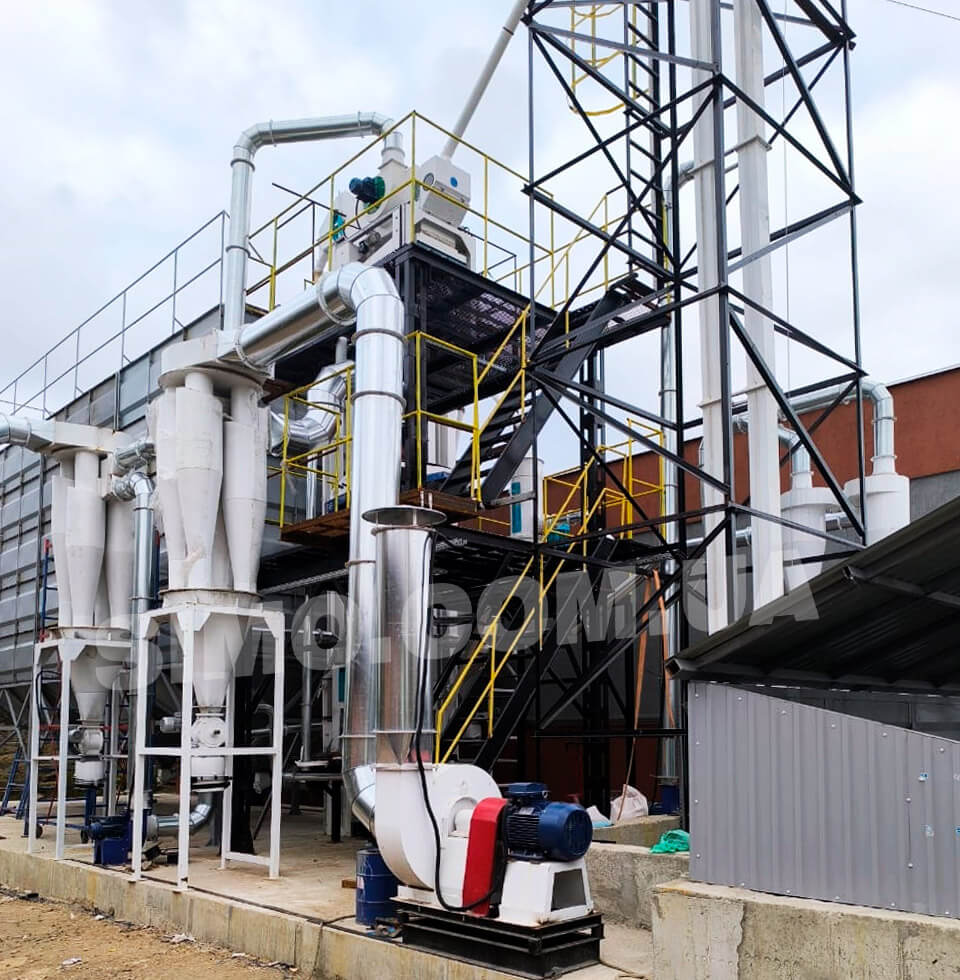

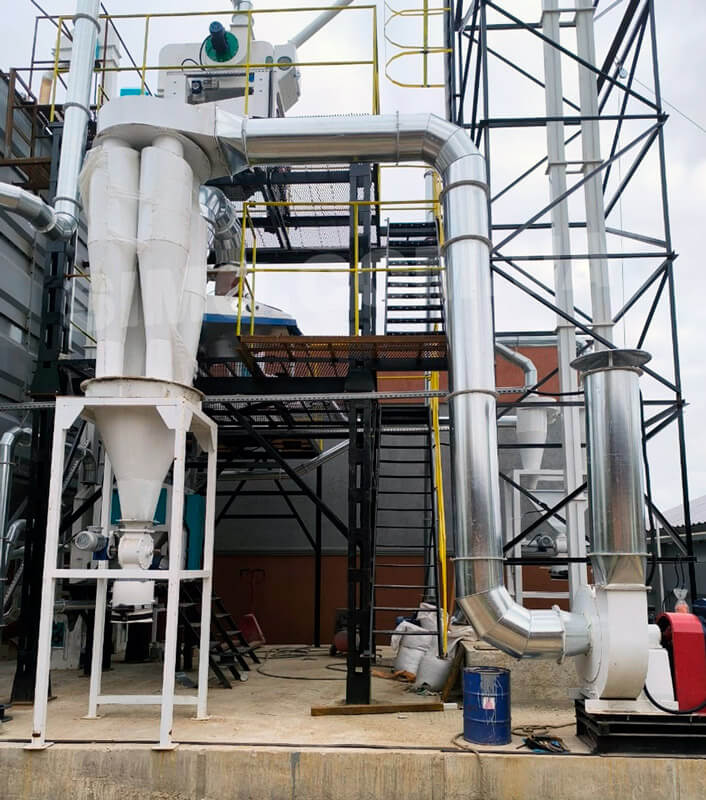

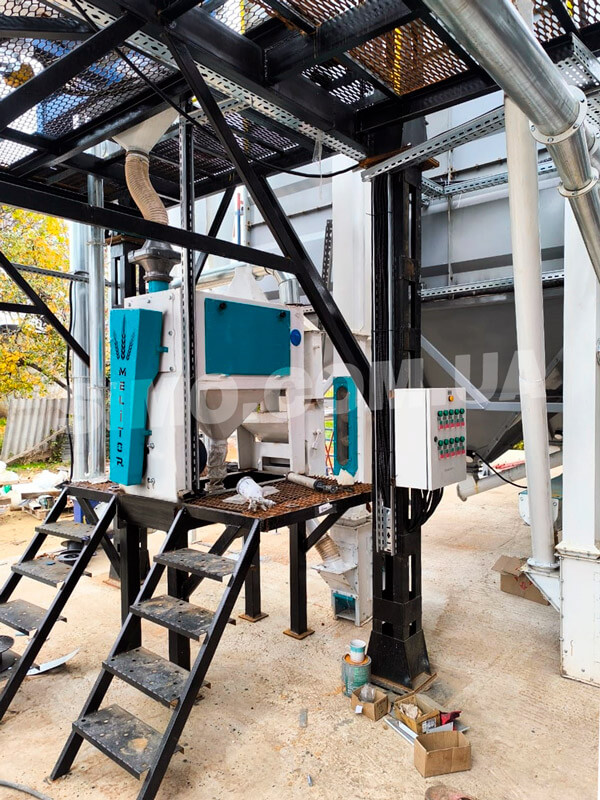

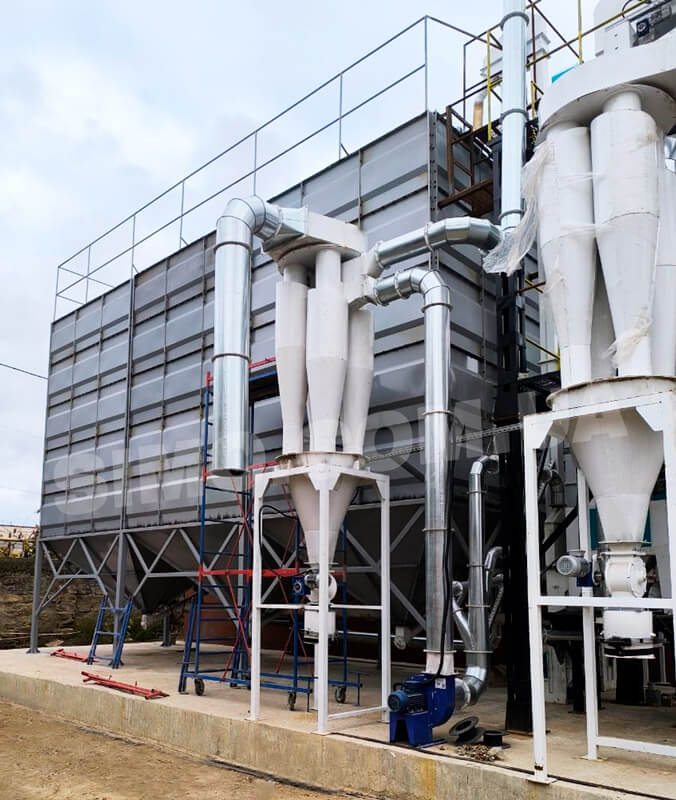

Млин АВМ в роботі:

Вимоги до Замовника з готовності будівлі до моменту установки агрегатного вальцьового млину АВМ-15:

1. Будівля.
а) має відповідати класу В-2а відповідно до СНІП2.1005-85 «Підприємства, будівлі і споруди по зберіганню та переробці зерна»;
6) мінімальні внутрішні розміри для типового планування:

• довжина - 9 м., ширина – 7,5 м., висота - 6 м. – для АВМ-7
• довжина - 15 м., ширина – 8 м., висота - 6 м. – для АВМ-15
• довжина - 18 м., ширина – 9 м., висота - 6 м. – для АВМ-15 з МПЗ та СВМ

в) в цьому обсязі не повинно бути колон, балок, що виступають, і т.д.;
г) дверний проріз для завезення обладнання повинен бути не менше:

• ширина - 2,5 м;
• висота - 2,2 м;

д) покриття підлоги - тверде (бетон);
е) будівля повинна мати введення 380 В змінного струму, освітлення;
ж) дверні та віконні прорізи повинні закриватися.

2. Фундамент під обладнання млина АВМ-15 (виконується Замовником).

I Варіант:
2.1. Виконується згідно креслення, що додається до паспорту млина.
     2.1.2. Замість анкерних болтів необхідно встановити заставні пластини.
     2.1.3. Заставні пластини підняти над рівнем підлоги на 200 мм.
     2.1.4. Відстань від стіни до найближчої заставної пластини має бути не менше 2 м.

II Варіант: (найбільш прийнятний)
2.2. Встановити млин на технологічному підрамнику. Підрамник в комплект млини АВМ-7 не входить.
     2.2.1. Швелер – 16, 40 м.
     2.2.2. Зварювальний апарат і електроди.
     2.2.3. Покриття підлоги тверде (бетон). Млин АВМ-15 - комплектується технологічним підрамником.

3. Необхідно мати:
3.1. Зварювальний апарат і електроди.
3.2. Газоріз.
3.3. Електродриль.
3.4. Кабель силовий 4-х жильний (для забезпечення введення напруги).
3.5. Вантажопідйомний пристрій до 1 тонни.
3.6. Зерно для випробувань.
3.7. 2 людини (мельника) для навчання.

Доставка технологічного обладнання і комплектуючих здійснюється по одному з варіантів:

1. За зовнішньоекономічним контрактом на умовах FCA (склад заводу-виробника ІНКОТЕРМС-2020 р). Доставку оплачує Замовник.
2. За внутрішнім договором поставки на умовах EXW (склад заводу-виробника). Доставку оплачує Замовник.
3. За зовнішньоекономічним контрактом поставки на умовах CIP ІНКОТЕРМС-2020 (з доставкою на склад Замовника).

Товар для країн Євросоюзу супроводжується такими документами:

1. Сертифікатом EUR-1;
2. Декларацією СЄ згідно директив:
   • 2006/42/EU;
   • 2014/35/EU;
   • 2014/30/EU;
3. Міжнародною товаротранспортною накладною CMR;
4. Копією вантажно-митної декларації – 1 примірник;
5. Рахунком-фактурою;
6. Пакувальним листом.

Термін виробництва обладнання становить від 80 до 110 робочих днів (в залежності від сезону).

Термін доставки з дня готовності обладнання в середньому від 7 до 21 робочих днів. Остаточні терміни прораховуються індивідуально.

Умови оплати. 70% передоплата, 30% - за фактом готовності обладнання.

Гарантії. Гарантійний термін експлуатації обладнання - 12 місяців з моменту введення в експлуатацію, але не більше 15 місяців з дня відвантаження. Гарантія не поширюється на швидкозношувальні вироби. Підприємство-виробник гарантує нормальну стійку роботу обладнання за умов дотримання споживачем правил транспортування, зберігання і експлуатації. У разі виявлення в період терміну гарантії виробничих дефектів, сервісна служба підприємства-виготовлювача за свій рахунок усуває несправності.
