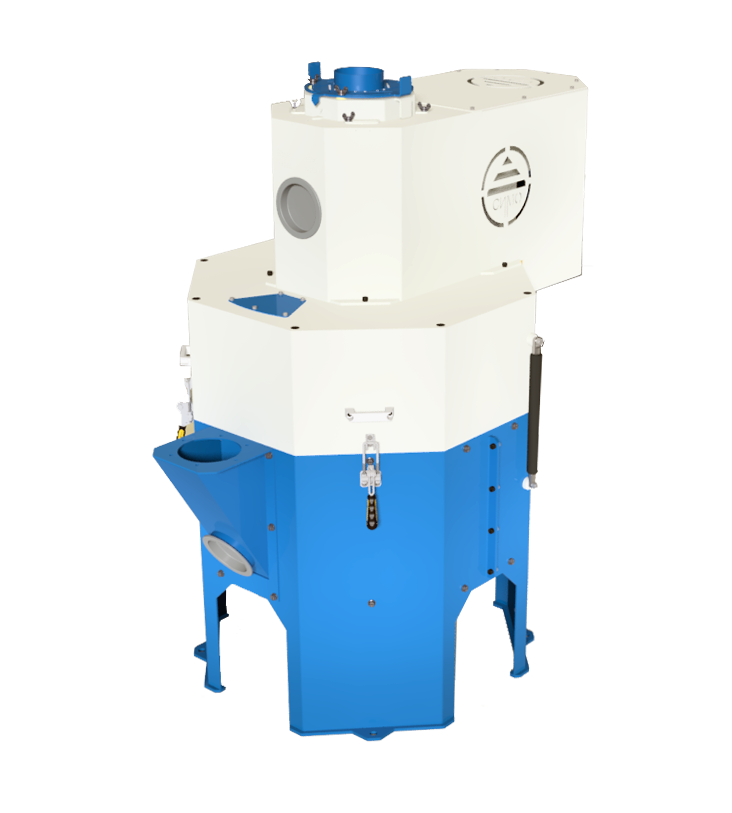

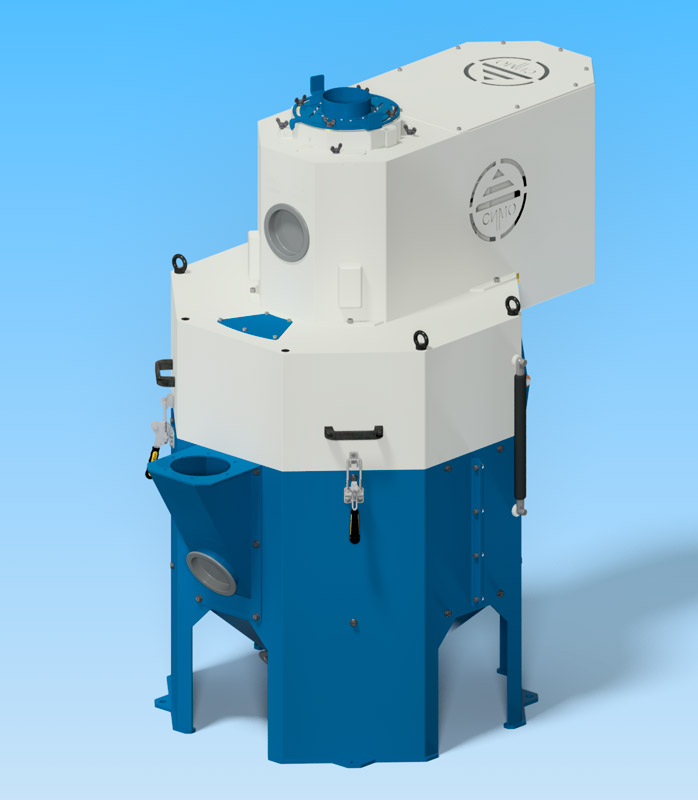

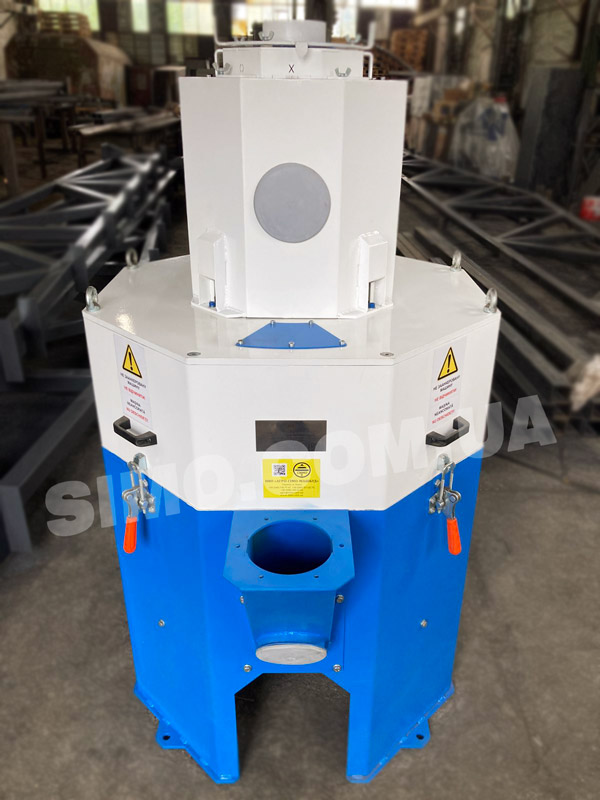

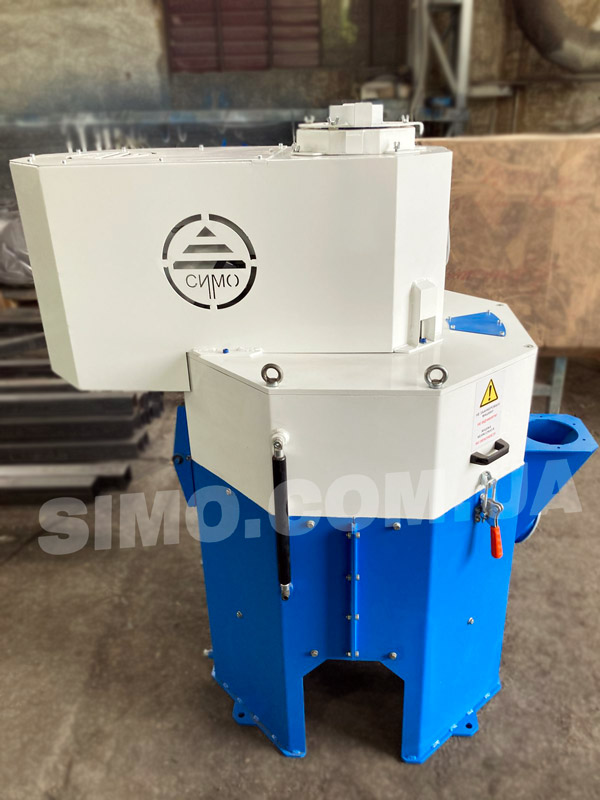

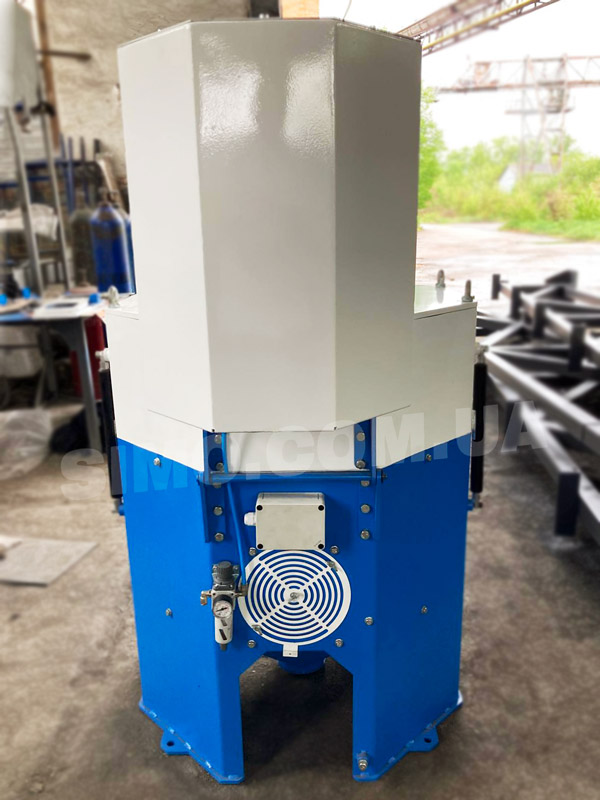

Призначення:

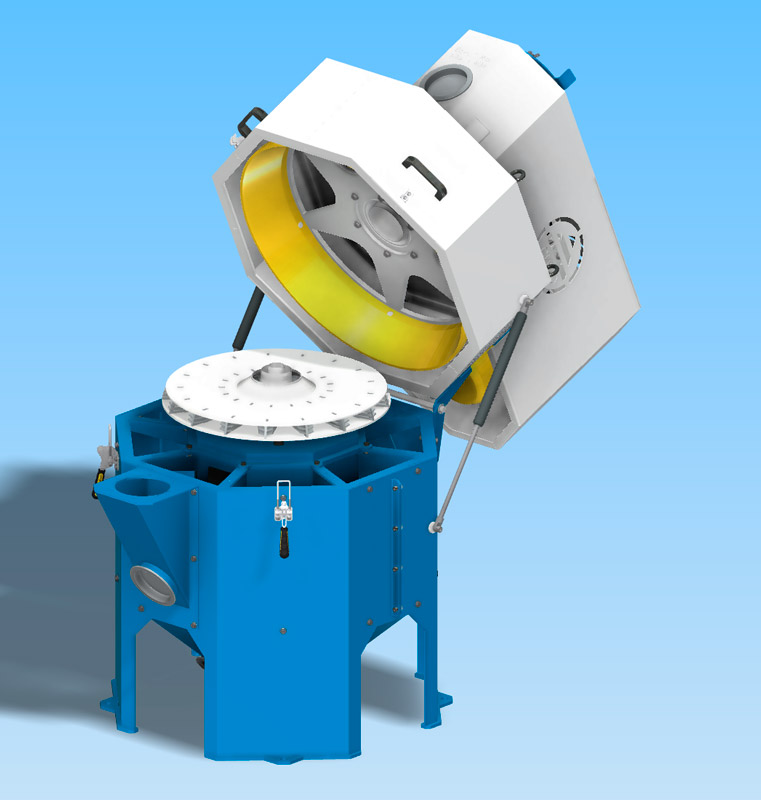

Відцентровий лущильник призначений для високоефективного лущення зерна та вівса, спельти, сої та соняшнику з одночасним обрушенням і відвіюванням частини волосків і лушпиння, подрібнення кукурудзи з метою відбору зародка. Робочі поверхні ротора і деки лущильника виконані з високоміцного вибіленого чавуну. Для лущення інших круп'яних культур робоча поверхня деки може виконуватися з абразивних або полімерних матеріалів.
Технічні характеристики:
| Найменування показників |
ЦШС-3 |
ЦШС-3М |
| 1. Продуктивність в залежності від виду сировини, т/год |
1,0 ÷ 1,5 |
1,5 ÷ 3,0 |
| 2. Технологічний ефект: |
|
| - коефіцієнт лущення, % |
90 - 94 |
| - коефіцієнт цільності ядра, % |
0,95 |
| 3. Частота обертання ротора, об/хв. (с-1) |
2 850 |
1 440 |
| 4. Діаметр ротору, мм |
500 |
560 |
| 5. Діаметр деки (середній), мм |
550 |
670 |
| 6. Витрати повітря на аспірацію, не більше, м3/год. |
900 |
| 7. Встановлена потужність, кВт |
|
| - привід ротору |
7,5 |
5,5 |
| - привід деки |
1,1 |
2,2 |
| 8. Напруга силової мережі, В |
380 |
| 9. Габаритні розміри, мм: |
|
| - довжина |
1 400 |
1 360 |
| - ширина |
750 |
800 |
| - висота |
1 650 |
1 500 |
| 10. Маса, кг |
560 |
530 |
Лущильники вівса, які пропонуються сьогодні різними виробниками, фактично є «братами-близнюками». Найкращі з них забезпечують продуктивність до 1500 кг/год. і коефіцієнт лущення вівса 70-75%, при його поділі на 2-і фракції. За лущильниками стоїть довга технологічна лінія обладнання по обрушенню волосків з облущеного ядра (центрифугали), з відбору обрушених волосків і лушпиння потоком повітря (дуоаспіратори), розділення лущеного і нелущеного вівса (падді-машини) і т.д.
Більш високоефективними машинами є відцентрові лущильники фірми «Штрекель», Німеччина (їх також використовує фірма «Бюллер»). Однак і їх досвід експлуатації на ТОВ «АРЧЕДАПРОДУКТ» Волгоградська обл., м. Фролово, також показав, що навіть при поділі вівса на чотири фракції (велику, середню, дрібну і худу) коефіцієнт лущення найбільшої фракції становить 80%. Для збільшення коефіцієнта лущення збільшують обороти ротора, однак при цьому різко зростає кількість подрібненого ядра і мучелі.
Експлуатація нашого лущильника протягом 2-х років підтвердила, що середня продуктивність розробленого нами лущильника становить 1650 кг/год, а коефіцієнт лущення вівса - 90-93%. Вихід готової продукції (крупи вівсяної) за рахунок значного зниження битих зерен - 60-64% (в залежності від вихідної натури вівса). Крім процесу лущення в лущильнику відбувається часткове обрушення (60-70%) волосків вівса і їх відбір з частиною лушпиння (40-50%) в аспірацію, тобто сам лущильник працює як повітряний сепаратор і центрифугал. Таким чином, значно скорочується технологічний ланцюжок обладнання.
Після лущильника СІМО ЦШС-3 ми встановлюємо центріфугал ЦС-1, а за ним турбосепаратор ТЗ для остаточного відбору лузги і волосків.
Відео роботи лущильника ЦШС-3 на спельті:
Результати випробувань лущильника СІМО ЦШС-3 на рицині:
