Призначення:
Машина для зволоження зерна марки А1-БШУ-1 призначена для дозволоження зерна пшениці при підготовці его до помелу. Машина для зволоження зерна марки А1-БШУ-2 призначена для інтенсивного зволоження зерна пшениці при підготовці його до помелу.

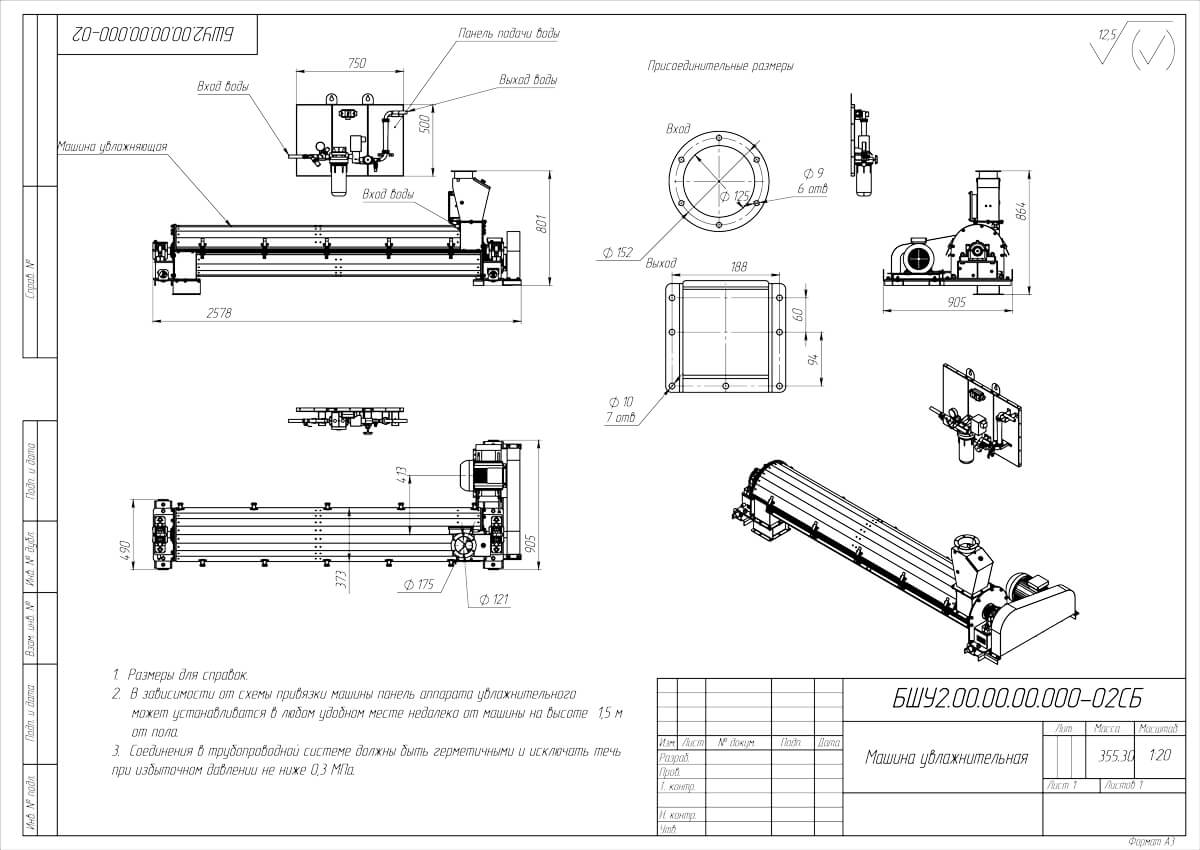

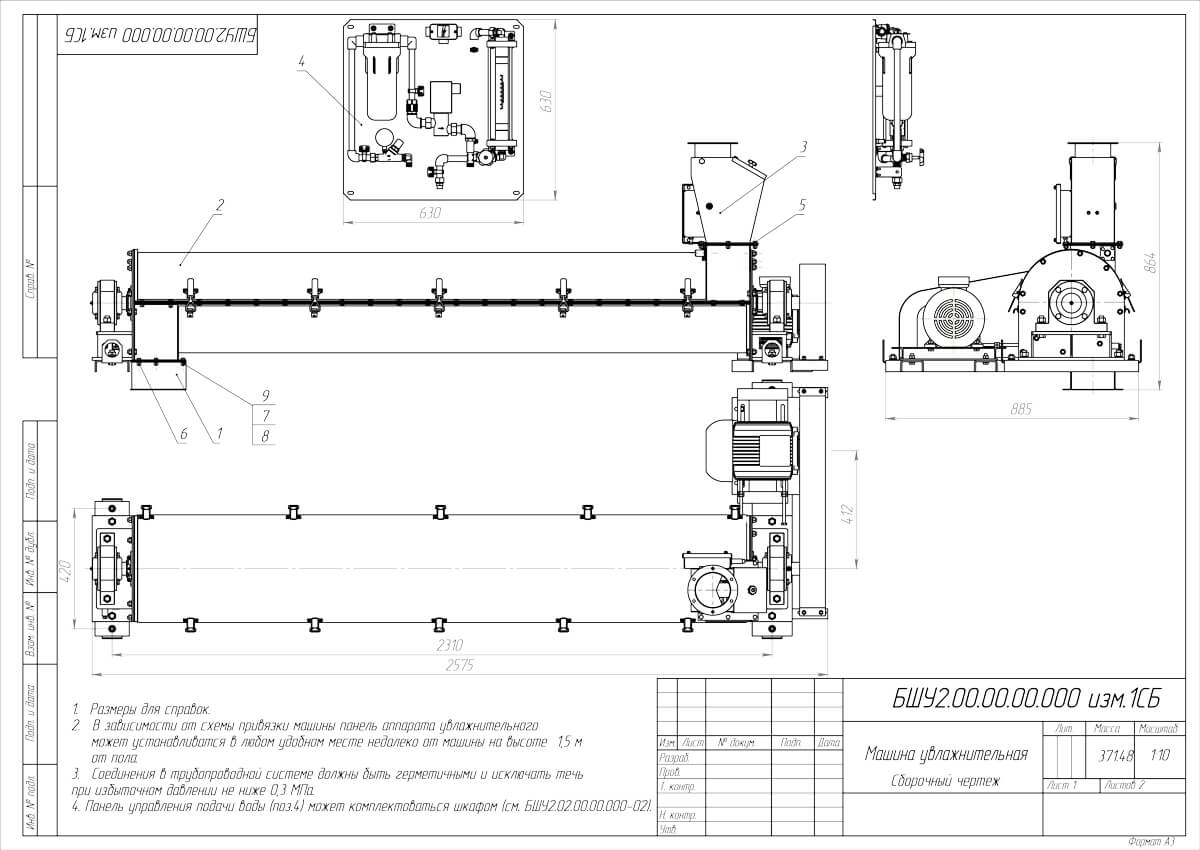

Машини виготовляється в кліматичному виконанні УХЛ-4 ГОСТ 15150. Машина для зволоження зерна являє собою розбірну металеву конструкцію і складається з основних складальних одиниць: циліндричного корпусу ротора, приводу, індикатора наявності зерна і панелі контролю подачі води. Корпус виконаний з вуглецевої або нержавіючої сталі товщиною 3 мм і має роз'єм в горизонтальній площині. Обидві половини з'єднуються між собою болтами. З торців корпус має стінки, до яких болтами кріпляться опори для установки корпусів підшипників. Корпус має впускний (вгорі) і випускний (внизу) патрубки.
Технічні характеристики:
| Наіменування параметрів |
А1-БШУ-1 |
А1-БШУ-2 |
1. Продуктивність технічна по зерну пшениці з середньою
щільністю (770-850 кг/м3) і вологістю від 10,5 до 14,5%, не менше, т/год |
12 |
6 |
| 2. Збільшення вологості зерна, максимальне, % |
5 |
5 |
| 3. Діаметр циліндричної частини корпусу машини, мм |
300 |
300 |
| 4. Довжина циліндричної частини корпусу машини, мм |
1150 |
2150 |
| 5. Кількість бичів, шт. |
8 |
16 |
| 6. Частота обертання ротору машини, об/хв. |
1 160 |
1 160 |
| 7. Споживання електроенергії, кВт/год. |
2,4 |
3,1 |
| 8. Споживання води, в межах, л/год. |
150 |
360 |
9. Тиск води на вході в редукційний клапан, МПа |
0,2 |
0,2 |
| 10. Маса, кг |
309 |
383 |
Конструкція зволожувача:
Ротор є основним робочим органом машини. Він складається з валу, виконаного зі сталевої пустотілої труби, на яку приварені бичі. Бичі мають гонки, встановлені площиною до осі ротора під кутом 60° або 70° - 8 шт. Бичі і гонки виконані з легованої або нержавіючої сталі. Привід ротора здійснюється від електродвигуна через клинопасову передачу.
Управління приводом і подачею зерна здійснюється в дистанційному автоматизованому режимі з центрального пульта управління. З центрального пульта управління включається холостий хід машини. Потім через приймальний патрубок індикатора наявності зерна подається продукт. Під дією потоку зерна пластина з важелем відхиляється і спрацьовує датчик, який подає сигнал на мембранний вентиль, розташований на панелі контролю подачі води. Панель контролю подачі води являє собою розташований вертикально металевий майданчик, на якому розташовані фільтруючі, регулюючі, виконавчі та контрольні прилади. Вентиль мембранний з електромагнітним приводом відкриває отвір для проходу води. Вода з-під крана через клапан, фільтр, вентиль мембранний і ротаметр надходить в приймальний патрубок машини, змішуючись з зерном.
Завдяки особливому пристрою ротора і його великим оборотам відбувається інтенсивне перемішування зерна, насичення його вологою і переміщення від прийому до випуску. Далі самопливом зерно подається на подальшу технологічну обробку.
