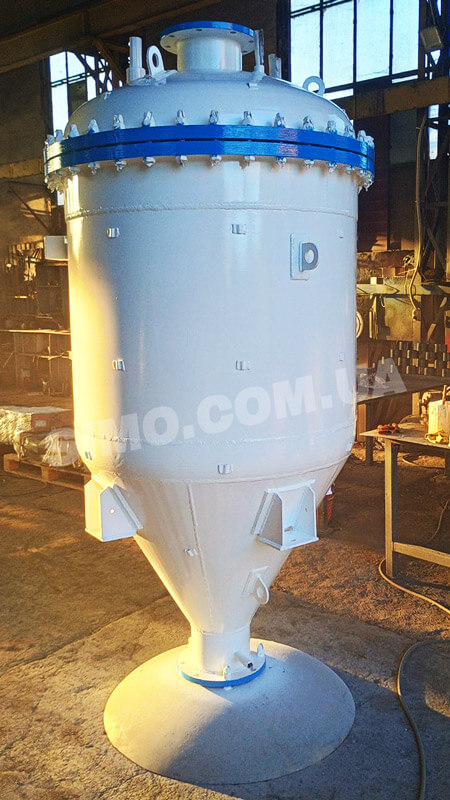

Пропарювач ПЗ-1

Пропарювач ПЗ-1

Пропарювач ПЗ-1 призначений для гідротермічної обробки зерна круп'яних культур з метою поліпшення технологічних властивостей зерна і підвищення споживчих властивостей готового продукту.

Призначення:

Область застосування пропарювача - борошномельно-круп'яна промисловість: для пропарювання і зволоження зерна при виробництві пластівців, круп, які не потребують варіння; в харчоконцентратній, комбікормової промисловості і в сільському господарстві для приготування кормів.

Технічні характеристики:

Параметр:	V = 1,3	V = 1,0	V = 0,5
1. Об'єм, м³:
- повний	1,3	1,0	0,5
- завантаження	1,15	0,85	0,4
2. Робочий тиск, МПа (кгс/см²):	0,3 - 0,5 (3-5)
3. Розрахунковий тиск, МПа (кгс/см²):	0,8 (8)
4. Пробний тиск, МПа (кгс/см²):	0,85 (8,5)
5. Тиск повітря пневмокерування, МПа (кгс/см²):	0,6 (6,0)
6. Розрахункова температура стінок, ^оС:	200
7. Характеристика живильної мережі:	220, 50 Гц
8. Характеристика робочого середовища:	нешкідлива, невибухонебезпечна, непожежонебезпечна
9. Наіменування робочого середовища:	зерно, водяний пар
10. Стан робочого середовища:	тверда речовина, пар
11. Термін служби до капітального ремонту, років:	5
12. Матеріал прокладок:	Пароніт ПОН-Б ГОСТ 481-80
13. Габаритні розміри, не больше, мм:
- довжина	1 734	1 734	1 734
- ширина	1 130	1 130	1 130
- висота	2 917	2 617	2 017
14. Маса, кг, не більше:	936 / 1076

Склад виробу і комплект поставки:

Пропарювач ПЗ-1 включає в себе комплект обладнання для гідротермічної обробки зерна круп'яних культур з метою поліпшення технологічних властивостей зерна і підвищення споживчих властивостей готового продукту, а також необхідне обладнання, що працює під тиском, пневматичне та допоміжне обладнання.

В комплект постачання пропарювача входять:

Позиція	Найменування	Кількість
1	Пропарювач ПЗ-1, корпус з внутрішньою паровою гребінкою, яка виготовлена з харчової нержавіючої сталі	1
2	Пульт управління системою автоматики на підставі контролера з виносною дисплейною панеллю	1 шт.
3	Пульт управління очисною розподілом і подачею стисненого повітря	1 шт.
4	Пневматична засувка шиберна ДУ-200 з нержавіючої сталі	2 шт.
5	WE61.XXBGDRKMX Високотемпературний вібраційний датчик рівня, 250^оС	1 шт.
6	Пневмоклапан dy-50 впуску та стравлювання пару із пропарювача VZXF-L-M22C-M-A-G2-430-M1-H3ALT-80-16 Прямот. вентиль	2 шт.
7	QS-1/8-8 ФИТИНГ	2 шт.
8	Клапан запобіжний (УФ55105-025-02)	1 шт.
9	Датчик тиску з панеллю	1 шт.
10	Паспорт ПЗ1-ПС, шт	1
11	Комплект документації в складі: а) загальний вид пропарювача, схема строповки – 1 л б) схема електрична на 4 л. в) схема пневматична	1 1 1

Увага! Матеріал теплоізоляції, зовнішні трубопроводи, кабелі зовнішніх з'єднань в обсяг поставки заводу-виробника не входять.
