Призначення:
Сушарка шахтна СШ призначена для сушіння зерна круп'яних культур та готової крупи.
Premium (артикул СИМО.СШ-001). Дане виконання рекомендується для сушіння круп та зерна підвищеної вологості, так як короби та інші деталі, що контактують з продуктом, виготовлені з нержавіючої сталі. Стінки виконані з оцинкованої сталі.
Standard (артикул СИМО.СШ-002). Дане виконання підходить для сушки зерна в лушпинні. Всі деталі, що контактують з продуктом, виготовляються з оцинкованої сталі.
При необхідності можливе замовлення окремих запчастин: коробів, стінок, перехідників та ін.
Технічні характеристики:
| Найменування показників |
СШ (2 секції) |
СШ (3 секції) |
| 1. Кількість секцій, шт. |
2 |
3 |
| 2. Об'єм зерна в сушарці, куб. м |
3,07 |
4,28 |
| 3. Продуктивність, т/год, на: |
|
|
| - вівсі |
0,5 ... 0,8 |
0,8 ... 1,0 |
| - гречці |
0,5 ... 0,8 |
0,8 ... 1,0 |
| - гороху |
1,5 ... 1,8 |
2,8 ... 2,2 |
| 4. Об'єм продукту в одній секції, м3 |
1,21 |
1,21 |
| 5. Вологість зерна на вході в сушарку, не більше, % |
20 |
20 |
| 6. Тиск пари, кПа |
400 |
400 |
| 7. Витрати пари, кг/с |
0,025 |
0,038 |
| 8. Витрати повітря, куб.м./год |
4 000 |
8 000 |
| 9. Потужність електродвигуна, кВт |
2,2 |
2,2 |
| 10. Габарити, мм |
|
|
| - довжина |
2 130 |
2 130 |
| - ширина |
2 300 |
2 300 |
| - висота |
3 860 |
4 710 |
| 11. Маса, кг |
1 400 |
1 900 |

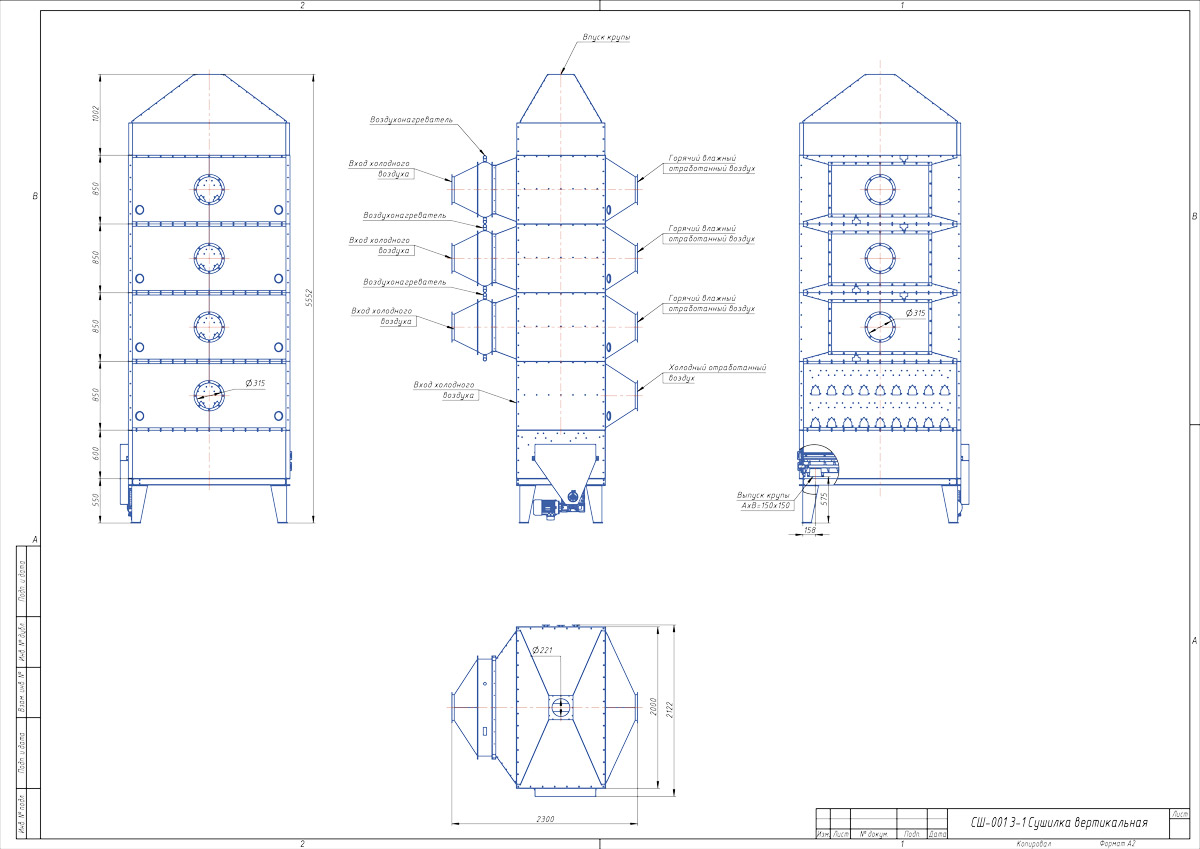

Конструкція шахтної сушарки СШ:
Складається з завантажувально-розподільного бункера, сушильних секцій, охолоджувальної секції, вигрузочного пристрою, калориферів, рами й перехідних патрубків.
В основі сушильних та охолоджувальних секцій лежить секція з коробами. Короба розташовані в «шаховому» порядку для рівномірного розподілу агента сушіння серед обсягу зерна, що заповнює секцію.
Сушильна секція складається з секції з коробами, калорифера з перехідниками та перехідника для підключення аспірації. В силу конструктивних особливостей половина коробів «гарячі», тобто через них подається гаряче повітря від калорифера, друга половина - «відвідні», це ті, через які відводиться «відпрацьоване повітря, що проконтактувало з зерном та забрало від нього частину вологи.
Охолоджувальна секція складається з секції з коробами та перехідника для підключення аспірації. В охолоджувальній секції всі короби «холодні», так як через них продувається холодне повітря з приміщення.
Вивантажувальна секція складається з двох розвантажувальних валів та шнека, які встановлені в накладних корпусах підшипників, змонтованих на збірному коробчатому корпусі. Конструкція розвантажувальних валів і шнека зменшує ймовірність травмування зерна або крупи.
Рекомендується оснащення приводу розвантажувальної секції частотним перетворювачем для регулювання продуктивності сушарки за допомогою зміни часу експозиції зерна всередині робочої зони. При необхідності існує можливість легкої зміни частоти обертання розвантажувальних валів та шнека шляхом заміни приводних зірочок, які виконуються стандартними.
