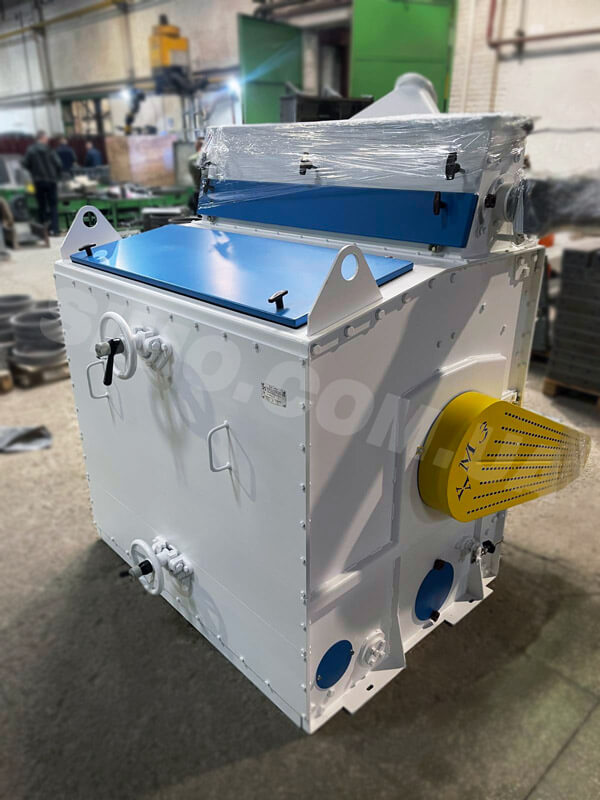

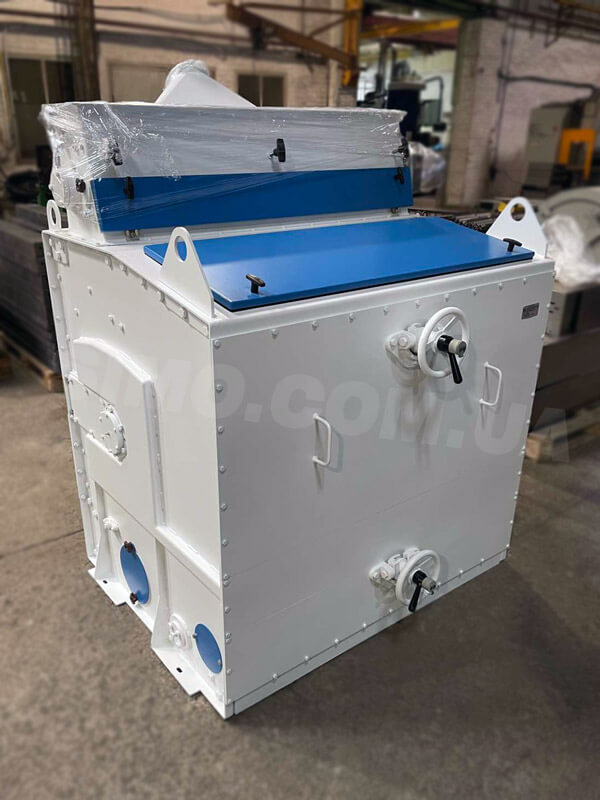

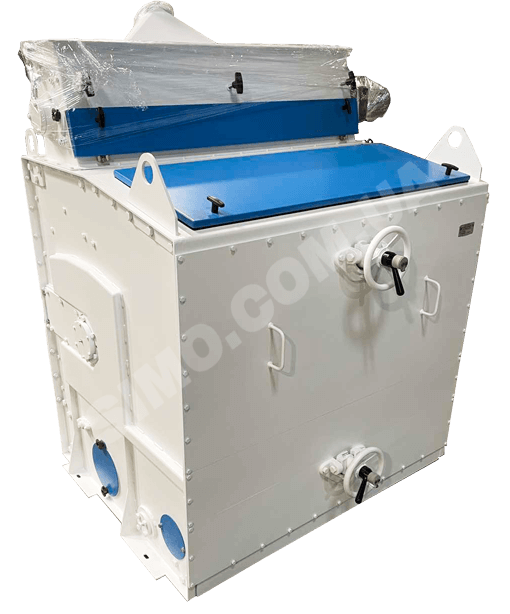

Машины семенообрушальные марки НРХ-4, НРХ-4-01

Назначение:

Машины семенообрушальные марки НPХ-4 и НРХ-4-01 непрерывного действия предназначены для обрушивания кожурных масличных семян на предприятиях масложировой промышленности.

Семенорушка НPХ-4 и НРХ-4-01 непрерывного действия предназначена для обрушивания кожурных масличных семян на предприятиях масложировой промышленности. Машина изготавливается по 3–ей категории ГОСТ 15150 в климатическом исполнении «У» для внутреннего рынка и экспорта в страны с умеренным климатом. При этом машины должны надёжно работать в рабочих режимах при температуре от минус 10 до плюс 40 °С, относительной влажности 80%, при среднегодовой температуре плюс 15 °С, атмосферном давлении от 650 до 800 мм. рт. ст. (86,6 - 106,7 кПа). Режим работы одно-, двух- и трехсменный.

Технические характеристики:

Качественные показатели работы:

Устройство и работа:

Машина (рис.1) состоит из корпуса 1, в котором установлены подшипниковые узлы, которые удерживают ротор 2, деки 3 и декодержателя 4, нижнего 5 и верхнего 6 механизмов регулирования зазора между ротором и декой, питателя 7, регулируемого отражателя 8, привода 9, ограждений 10 и 11, аспирационного патрубка 12 (т.к. машина собственного вентилятора не имеет и присоединяется к центральной аспирационной магистрали). Ротор 2 приводится во вращение клиноременной передачей от приводного двигателя, установленного на задней стенке 21 машины.

В питателе 7 находится питающий валик 14, приводящийся во вращение клиноременной передачей от ротора 2, через контрпривод 15. При помощи регулировочной заслонки 16 и питающего валика 14 продукт распределяется по всей ширине питателя и подается через магнитную защиту 16.1 в лоток питателя 17, который предназначен для подачи семян в рабочую зону между ротором и декой (рушильную камеру). В камере происходит обрушивание семян путем многократных ударов бичей и отбрасывания семян на рифленую поверхность деки. После обрушивания ядра семян и лузга отражателем направляются на выход из машины. Интенсивность обрушивания семян в камере регулируется изменением зазора между декой и бичами.

Для достижения проектной производительности необходимо выполнить следующие действия:

1. Установить для бичевого барабана нормальную окружную скорость 25 м/с, что соответствует 600 об/мин и добиться распределения семян по всей длине барабана путем регулировки заслонки в питателе.
2. Установить бичи на расстоянии от рифленой поверхности деки в соответствии с культурой перерабатываемой партии семян и ее влажности. Уменьшение расстояния бичей от рифленой поверхности, а также увеличение окружной скорости бичей повышает степень обрушивания семян, но вместе с тем повышает процент образования сечки и увеличивает запыленность семян. Отрегулированное положение рифленой поверхности деки по отношению к бичевому барабану и выбранная окружная скорость барабана должны обеспечивать указанную в паспорте производительность.
3. Установить поток пропускаемых семян за счет изменения щели между клапаном и рифленым валиком.
4. Установить нормальный воздушный режим в рушильной камере. Скорость воздушных потоков следует отрегулировать так, чтобы при интенсивной аспирации в легких относах не допускалось наличие семян.

Продукт, подлежащий обрушиванию, поступает в приемный патрубок, далее через питатель попадает на приемный лоток, оттуда в рабочую зону между ротором и декой. Обрушившись между декой и ротором, продукт выводится из машины через выходное отверстие, находящееся в полу. Навстречу обрушенному зерну движется воздушный поток, уносящий с собой легкие частицы, лузгу, через аспирационный патрубок. Забор проб производится через специальные лючки 22. Для обеспечения нормальной работы машины перед входным патрубком необходимо установить заслонку или шибер, а также в обязательном порядке магнитную защиту.
