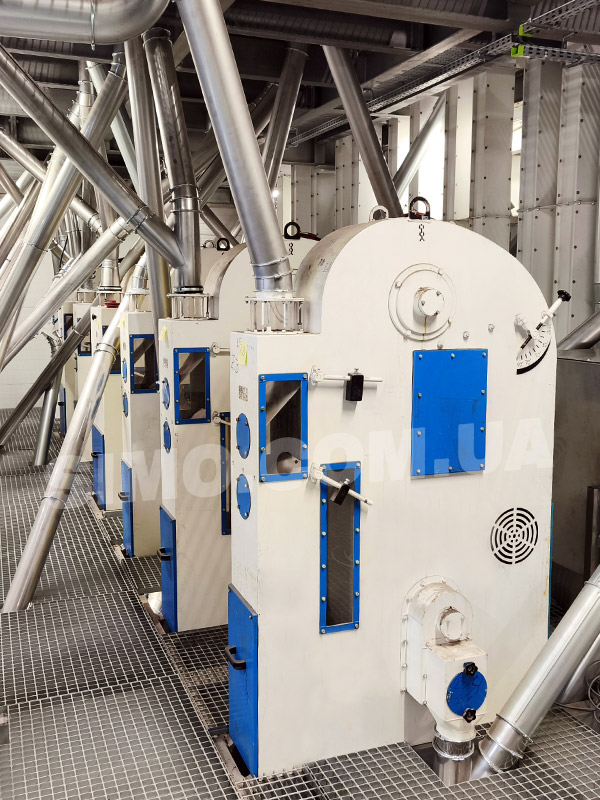

Сепаратор повітряний АСХ-2,5

Призначення:

Сепаратори повітряні марки АСХ із замкнутим циклом повітря і діаметральним вентилятором призначені для поділу продуктів лущення круп'яних культур (відбору лузги і мучки, контролю лузги, контролю готової продукції) і для очищення зерна від аеродинамічних легких домішок.

Сепаратори повітряні із замкнутим циклом повітря призначені для поділу сипучих продуктів за допомогою повітряного потоку на основі відмінності аеродинамічних властивостей частинок поділюваних компонентів суміші. Сепаратори повітряні можуть застосовуватися як окремі одиниці обладнання, наприклад, для відділення лушпиння і мучки на млинах, крупозаводах, маслопресових і олійноекстракційних заводах, так і в комплексі з зерноочисними сепараторами на елеваторах, хлібоприймальних та інших зернопереробних підприємствах.

Сепаратори виготовляються по 3-й категорії ГОСТ 15150 в кліматичному виконанні «У» для внутрішнього ринку та експорту в країни з помірним кліматом. При цьому сепаратори повинні надійно працювати в робочих режимах при температурі від мінус 10 до плюс 40 ° С, відносної вологості 80% при середньорічній температурі + 15 ° С, атмосферному тиску 650 - 800 мм.рт.ст. (86,6 ÷ 106,7 кПа). Сепаратори встановлюються в лущильних відділеннях крупозаводів і зерноочисних відділеннях млинових підприємств.

Технічні характеристики:

Пристрій і робота:

Конструкція сепараторів АСХ-2,5 і АСХ-5 аналогічна і відрізняється тільки довжинами корпусів. Сепаратор складається з приймального патрубка 1 і корпуса, що представляє собою збірно-зварну конструкцію з листової сталі, в якій внутрішніми стінками і перегородками утворені приймальна камера 2, вертикальні пневмосепаруючий 3 і рециркуляційний 6 канали, осадова камера 4. В осадову камеру по довжині машини вбудований діаметральний вентилятор (ротор) 5 і шнек 7 для виведення осаджених виносів. До нижньої частини пневмосепаруючого каналу приварений випускний патрубок 12 для виведення очищеного продукту з сепаратора. У верхній частині приймальної камери встановлені вантажні клапани для регулювання подачі продукту і дільник 11, положення якого може змінюватися щодо приймального патрубка в залежності від напрямку потоку продукту, що дозволяє краще розподілити його по довжині приймальної камери і пневмосепаруючого каналу.

Положення кожного клапана окремо вибирається індивідуально і регулюється переміщенням вантажів 17 на важелях кріплення клапанів 18. В пневмосепаруючий канал продукт надходить по направляючій 21, яка утворює горизонтальну ділянку шириною » 20 мм для кращого "розбризкування" його в зоні сепарування, або на похилій площині під кутом схилу 500 при використанні сепаратора на контролі лушпиння. Для регулювання повітряного режиму на вході в осадову камеру встановлена поворотна регулювальна заслінка 8 обтічної форми. Поперечний переріз регулюючої заслінки має форму лемніскати. Регулювання здійснюється гвинтом 20.

В осадовій камері від всмоктувальної сторони вентилятора встановлені три поворотні планки для регулювання повітряного потоку. Положення пазу на торці осі, до якої кріпиться поворотна планка, відповідає положенню планки в сепараторі. (мал.1). Ротор діаметрального вентилятора зварної конструкції з дисками, до яких приварені 29 лопаток. Ротор обертається в підшипникових вузлах 16. Залежно від перероблюваної культури і продуктивності частоту обертання ротора вентилятора можна змінити змінними шківами. Вал шнека встановлений на двох кулькових сферичних підшипниках. З протилежного боку приводу ротора є вікно для виведення виносів з шнека і протипідсосний клапан 13, який виконаний з листової гуми і армований поздовжніми металевими смугами.

Для візуального спостереження за процесами надходження продукту в машину і сепарування в пневмоканалі з торців машини передбачено два оглядових вікна 19, які кріпляться на стінках з допомогою гумового ущільнення. Для монтажу і очищення внутрішніх поверхонь сепаратора до торцевої стінки корпусу кріпиться кришка з гумовими ущільненнями. Для приводу вентилятора і шнека застосований електродвигун 9, встановлений на плиті, клинопасова передача і контрпривод 10. Контрпривод може переміщатися в двох напрямках: по вертикалі і горизонталі, забезпечуючи, таким чином, натяг всіх клинових ременів. Щоб уникнути запилення і підсосу повітря в місці виведення виносів кріпиться патрубок до торцевої стінки корпусу. Впускні патрубки закінчуються фланцями; до випускних патрубків кріпляться перехідники, які забезпечують можливість підключення до них самопливних продуктопроводів.
