Назначение:
Машина для увлажнения зерна марки А1-БШУ-1 предназначена для доувлажнения зерна пшеницы при подготовке его к помолу. Машина для увлажнения зерна марки А1-БШУ-2 предназначена для интенсивного увлажнения зерна пшеницы при подготовке его к помолу.

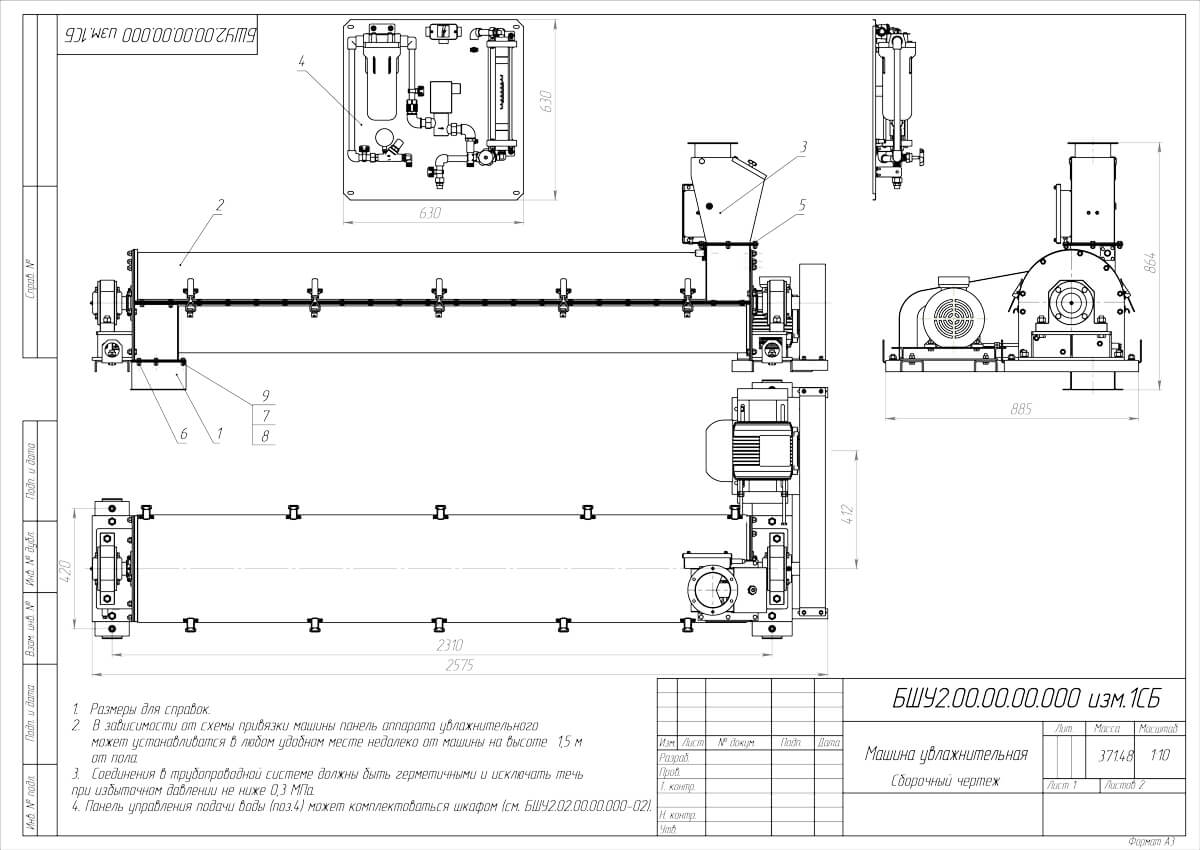

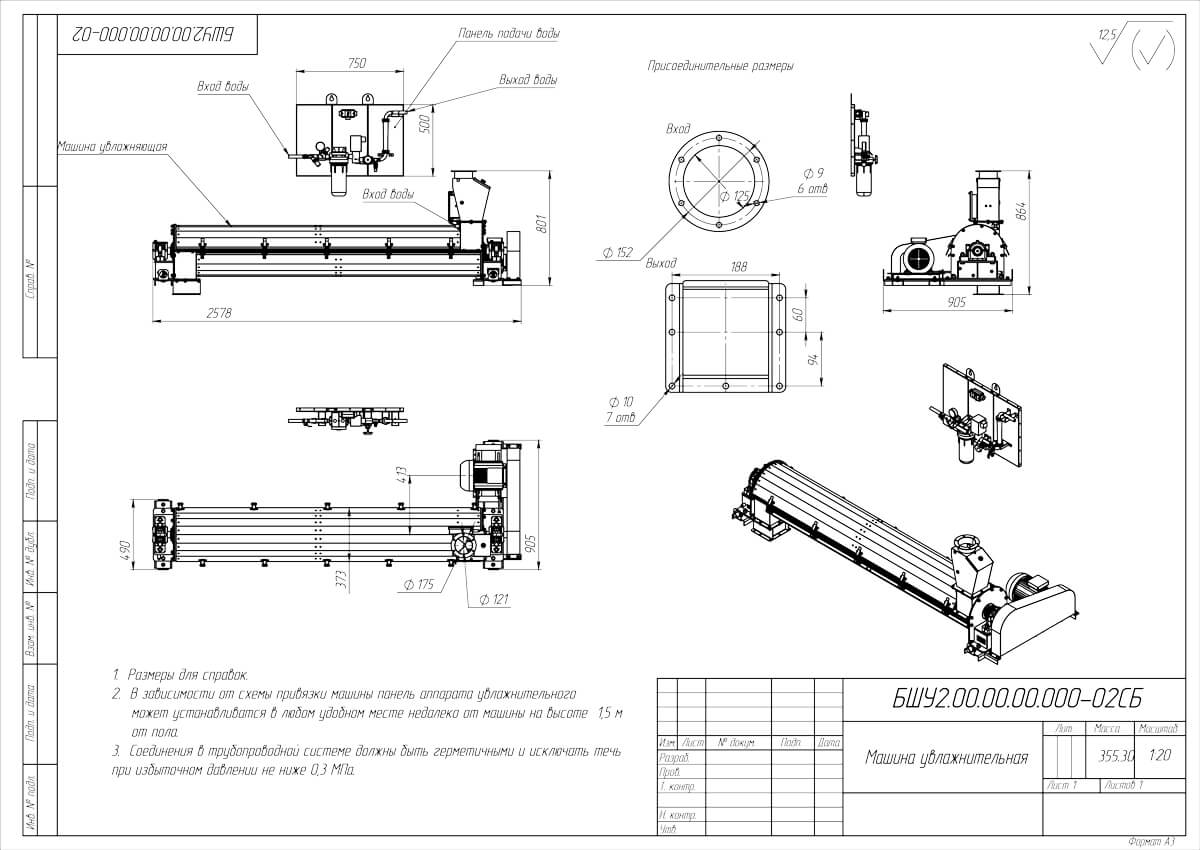

Машины изготавливается в климатическом исполнении УХЛ-4 ГОСТ 15150. Машина для увлажнения зерна представляет собою разборную металлическую конструкцию и состоит из основных сборочных единиц: цилиндрического корпуса ротора, привода, индикатора наличия зерна и панели контроля подачи воды. Корпус выполнен из углеродистой или нержавеющей стали толщиной 3 мм и имеет разъём в горизонтальной плоскости. Обе половины соединяются между собой болтами. С торцов корпус имеет стенки, к которым болтами крепятся опоры для установки корпусов подшипников. Корпус имеет впускной (вверху) и выпускной (внизу) патрубки.
Технические характеристики:
| Наименование параметра |
А1-БШУ-1 |
А1-БШУ-2 |
1. Производительность техническая по зерну пшеницы со средней
плотностью (770-850 кг/м3) и влажностью от 10,5 до 14,5% не менее, т/ч |
12 |
6 |
| 2. Увеличение влажности зерна, максимальное, % |
5 |
5 |
| 3. Диаметр цилиндрической части корпуса машины, мм |
300 |
300 |
| 4. Длина цилиндрической части корпуса машины, мм |
1150 |
2150 |
| 5. Количество бичей, шт. |
8 |
16 |
| 6. Частота вращения ротора машины, об/мин |
1 160 |
1 160 |
| 7. Потребление электроэнергии, кВт/ч |
2,4 |
3,1 |
| 8. Потребление воды, в пределах, л/ч |
150 |
360 |
9. Давление воды на входе в редукционный клапан, МПа |
0,2 |
0,2 |
| 10. Масса, кг |
309 |
383 |
Конструкция увлажнителя:
Ротор является основным рабочим органом машины. Он состоит из вала, выполненного из стальной пустотелой трубы, на которую приварены бичи. Бичи имеют гонки, установленные плоскостью к оси ротора под углом 60° или 70° - 8 шт. Бичи и гонки выполнены из легированной или нержавеющей стали. Привод ротора осуществляется от электродвигателя через клиноременную передачу.
Управление приводом и подачей зерна осуществляется в дистанционном автоматизированном режиме с центрального пульта управления. С центрального пульта управления включается холостой ход машины. Затем через приемный патрубок индикатора наличия зерна подается продукт. Под действием потока зерна пластина с рычагом отклоняется и срабатывает датчик, который подает сигнал на вентиль мембранный, расположенный на панели контроля подачи воды. Панель контроля подачи воды представляет собой расположенную вертикально металлическую площадку, на которой расположены фильтрующие, регулирующие, исполнительные и контрольные приборы. Вентиль мембранный с электромагнитным приводом открывает отверстие для прохода воды. Вода из водопровода через клапан, фильтр, вентиль мембранный, и ротаметр поступает в приёмный патрубок машины, смешиваясь с зерном.
Благодаря особому устройству ротора и его большим оборотам происходит интенсивное перемешивание зерна, насыщение его влагой и перемещение от приёма к выпуску. Далее самотеком зерно подаётся на последующую технологическую обработку.
