Призначення:
Норії стрічкові призначені для вертикального транспортування зерна на елеваторах, млинах, крупозаводах та інших зернопереробних підприємствах. Норії використовують на промислових підприємствах як усередині приміщень, так і на відкритому повітрі.
Технічні характеристики:
| Найменування |
N-5 |
N-5х2 |
N-10 |
N-10х2 |
N-20 |
N-50 |
N-100 |
| 1. Продуктивність по зерну, т/год* |
5 |
10 |
10 |
20 |
20 |
50 |
100 |
| 2. Шидкість стрічки, м/с |
1,4 |
1,4 |
1,6 |
1,6 |
1,6 |
2,2 |
2,2 |
| 3. Ширина стрічки, мм |
125 |
125 |
150 |
150 |
175 |
200 |
300 |
| 4. Крок для різних типів ковшів: |
|
| - металевий |
210 |
210 |
260 |
260 |
260 |
160 |
170 |
| - без дна |
57 |
- |
81 |
- |
81 |
- |
- |
| - пластмасовий |
130 |
- |
150 |
- |
- |
- |
- |
| 5. Кількість прокладок стрічки, шт. |
4 |
| 6. Зовнішній розмір поперечного перерізу труб, мм |
160 х 160 |
160 х 317 |
200 х 200 |
200 х 200 |
236 х 236 |
280 х 280 |
260 х 376 |
| 7. Діаметр барабану головки і черевика, мм |
215 |
215 |
400 |
400 |
500 |
630 |
750 |
| 8. Довжина барабану, мм |
135 |
135 |
170 |
170 |
200 |
220 |
320 |
| 9. Встановлена потужність при висоті норії: |
|
| - до 30 метрів, кВт |
1,1 |
1,5 |
1,5 |
3,0 |
3,0 |
5,5 |
11,0 |
| - вище 30 метрів, кВт |
1,5 |
2,2 |
2,2 |
4,0 |
4,0 |
7,5 |
15,0 |
| - до 45 метрів, кВт |
- |
- |
- |
- |
- |
11 |
18,5 |
| 10. Габаритні розміри головки норії з приводом, мм: |
|
| - довжина |
1 008 |
1 008 |
1 117 |
1 117 |
1 304 |
1 736 |
2 150 |
| - ширина |
400 |
520 |
450 |
865 |
546 |
1 503 |
1 250 - 1 400 |
| - висота |
2 178 |
2 178 |
2 458 |
2 458 |
2 570 |
1 338 |
1 663 |
| 11. Витрати повітря на аспірацию, м3/год |
350 |
700 |
400 |
800 |
400 |
500 |
700 |
* Продуктивність норій вказана для зерна пшениці з об'ємною вагою 0,8 т/м 3 і вологістю 15%. Для визначення продуктивності норії при транспортуванні продуктів переробки зерна, значення продуктивності, зазначені в таблиці, повинні бути помножені на коефіцієнт 0,7 - для борошна і 0,5 - для комбікормів.
Пристрій і принцип роботи:

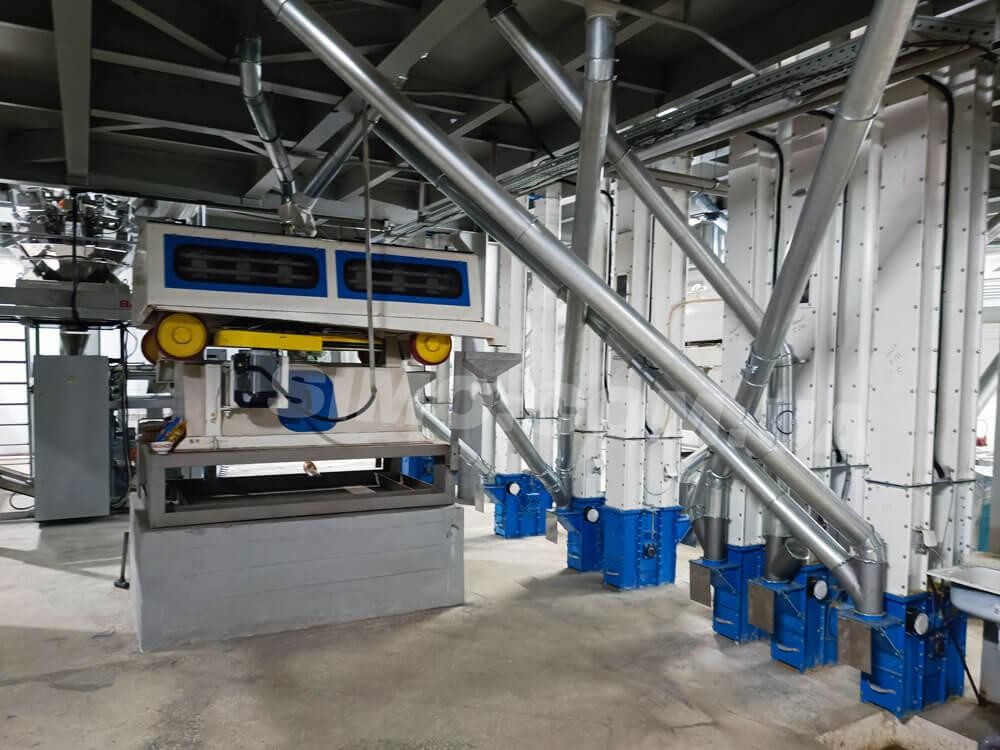

Зерно по самопливних трубах надходить в приймальний патрубок черевика норії, а потім підхоплюється ковшами і подається на встановлену висоту до головки норії, де під дією відцентрового прискорення відбувається розвантаження ковшів і далі зерно по самопливам направляється згідно технологічної схеми.

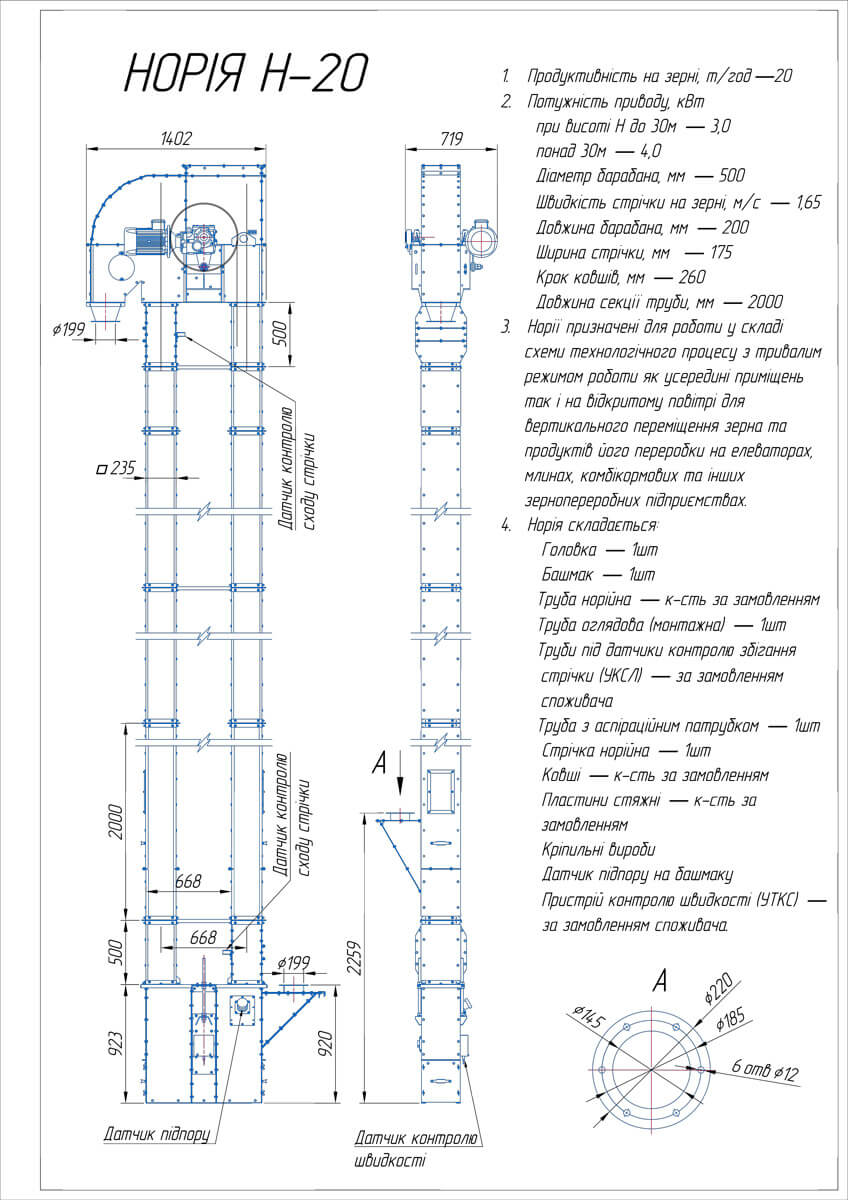

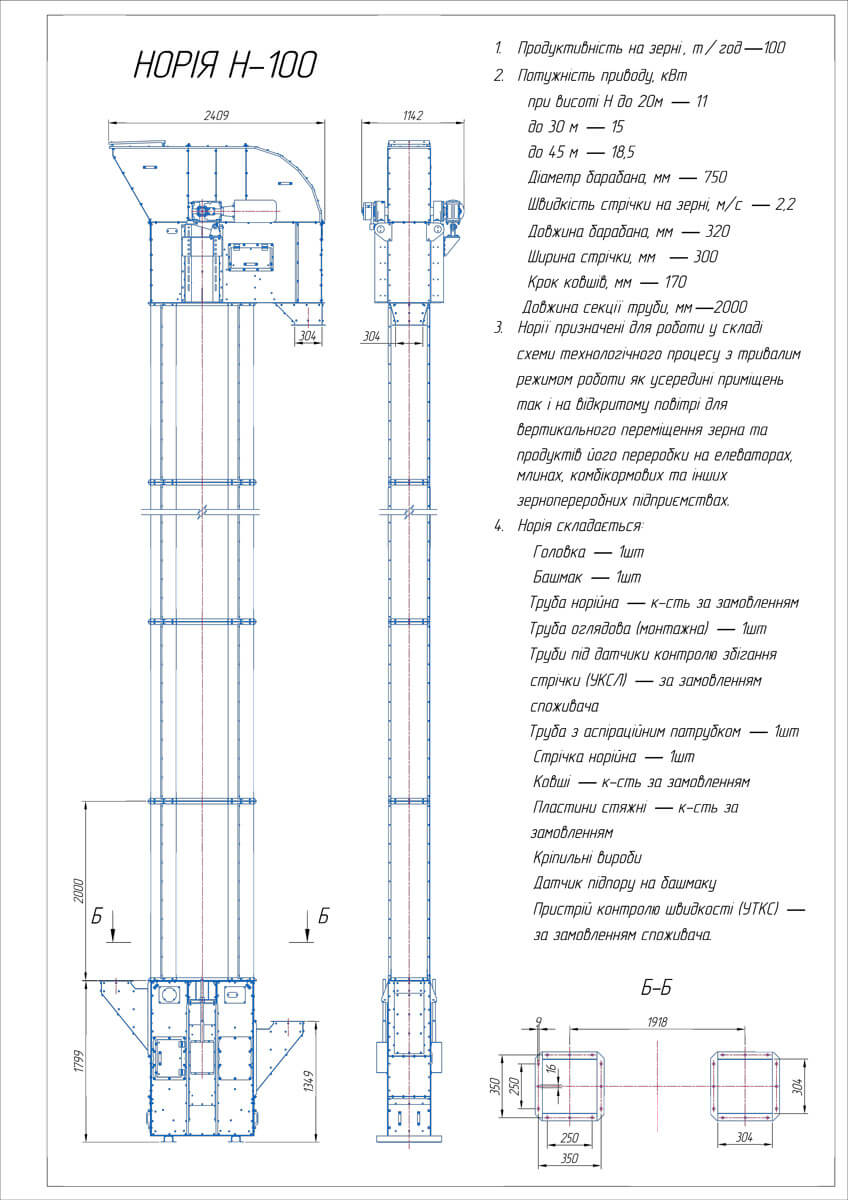

Норія складається з наступних основних вузлів, відповідно для марок Н-5 (рис.1), Н-10 (рис.2), Н-20 (рис.3): черевика 1, головки 2, труб норійних гладких 3 і 4, труби норійної натяжної з оглядовим люком 6, труби для установки датчика підпору і датчиків контролю збігання стрічки 7, труби з аспіраційним патрубком 8, двох труб для установки вибухорозрядного пристрою 9 - за замовленням споживача, труби для датчиків контролю збігання стрічки 11. В якості тягового органу застосовується стрічка з робочим органом - ковшами 5.

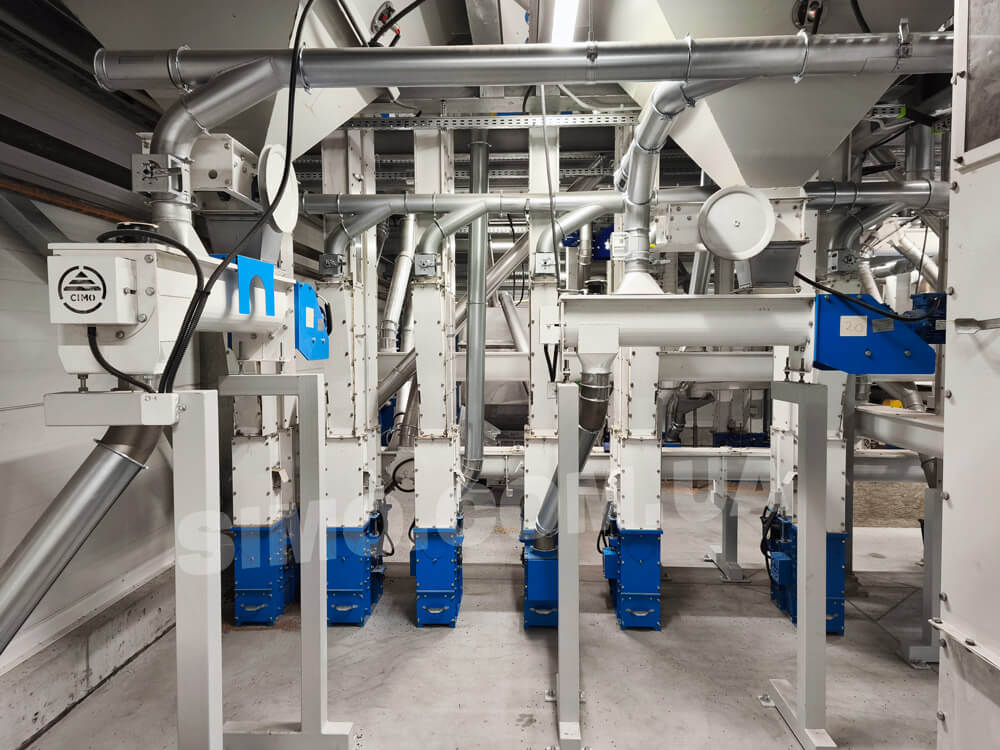

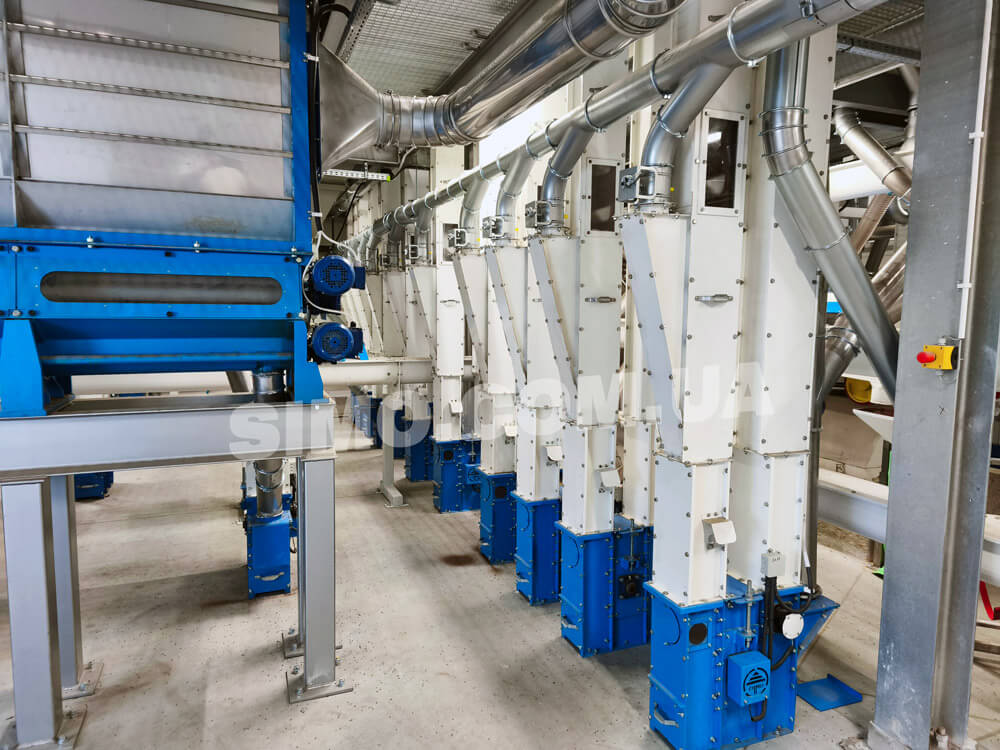

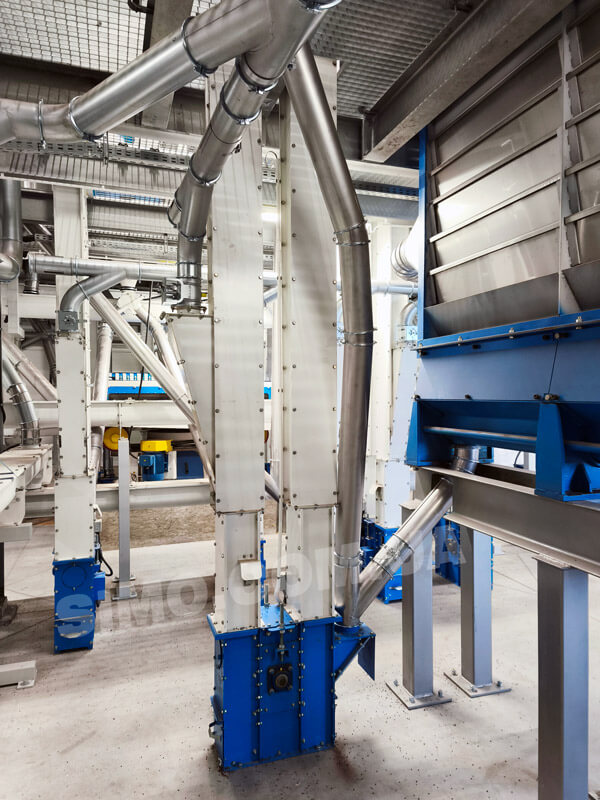

Башмак норії складається з зварного кожуха і барабана. Вал з барабаном встановлений в корпуси підшипників, виконані у вигляді рухомих щік гвинтового натяжного пристрою. Для контролю швидкості, пробуксовки і поперечного пориву стрічки норії комплектуються датчиком, який встановлюється на валу черевика.

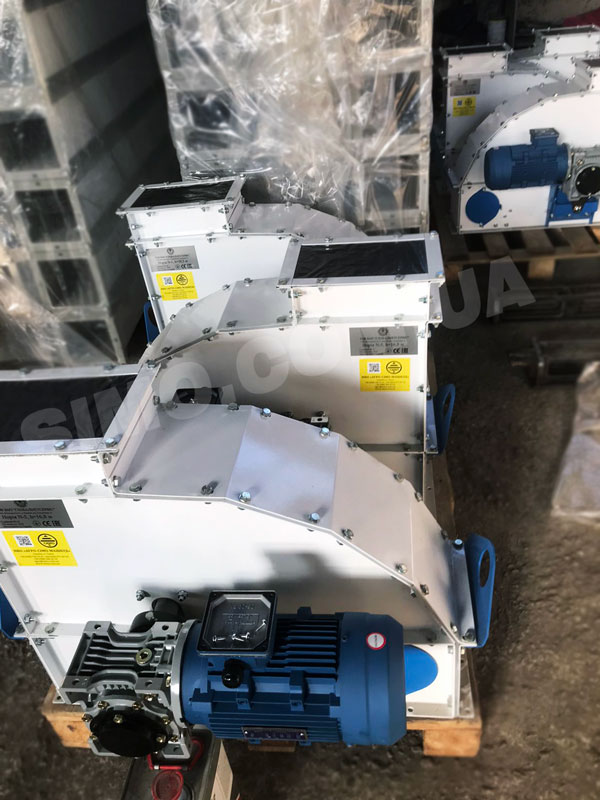

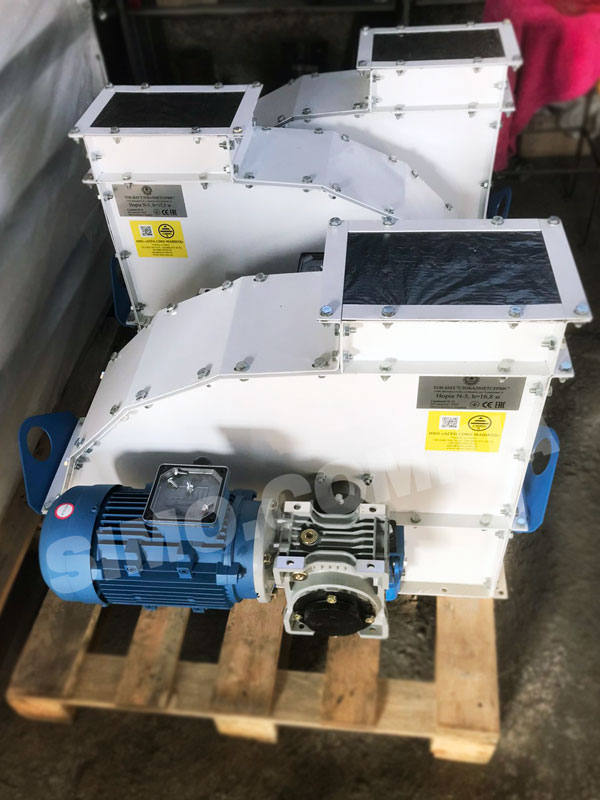

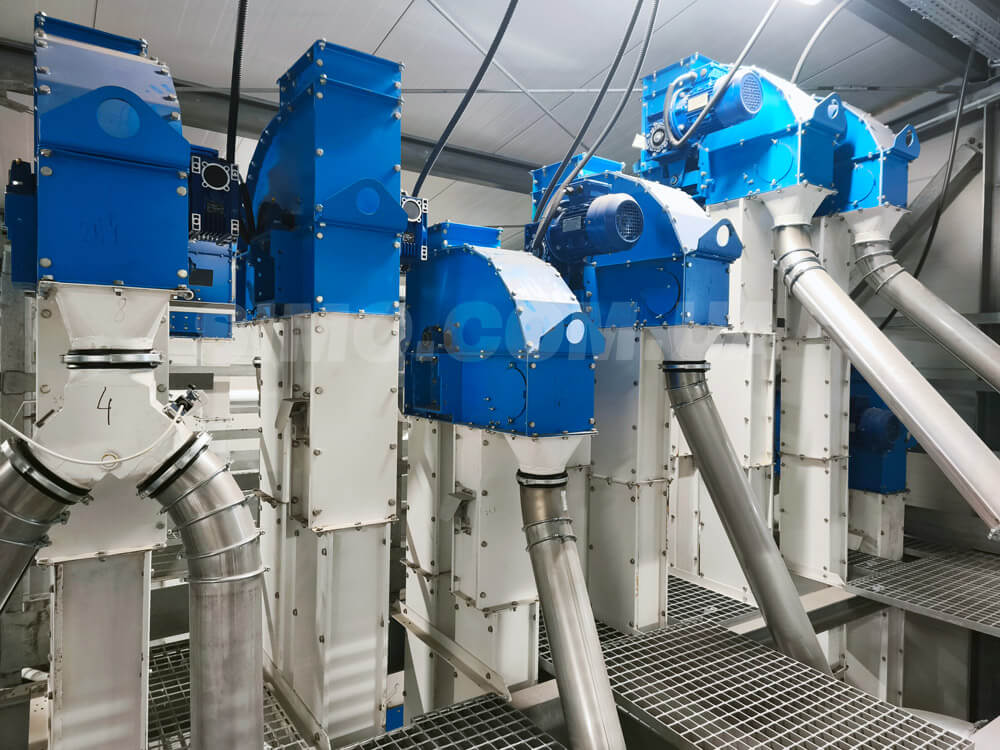

Головка норії складається з корпусу, що складається з верхньої і нижньої частин, труб норійних, барабана, проміжної опори, приводу, патрубка вивантажувального, огорожі. Для норий Н-5, Н-10, Н-5х2 приводом барабана служать дві ремінні передачі (від двигуна до проміжної опори і від проміжної опори до барабану). Для норий Н-20 і Н-10х2 приводом служать ремінна передача (від двигуна до проміжної опори) і ланцюгова передача (від проміжної опори до барабану). У нижній частині корпусу є оглядові люки.
