Плющильний верстат ПС-400

Призначення:

Плющильний верстат призначений для плющення круп і лущеного зерна (ядра) при виробництві вівсяних, гречаних, перлових, ячних, кукурудзяних, пшеничних, рисових і інших видів пластівців. До особливостей режиму роботи цього верстата можна віднести охолоджувані вальці, що дозволяють створювати оптимальні умови плющення, діючі на продукт при плющенні.

Технічні характеристики:

Одним із напрямків діяльності НВО «АГРО-СІМО-МАШБУД» є вдосконалення технологічного обладнання що використовується у виробництві круп, які не потребують варіння, пластівців, толокна, сухих сніданків і інших харчових концентратів. Останнім часом розроблений ряд конструкцій нових машин, в тому числі і плющильний верстат спрощеної конструкції.

Конструкція і принцип роботи ПС-400:

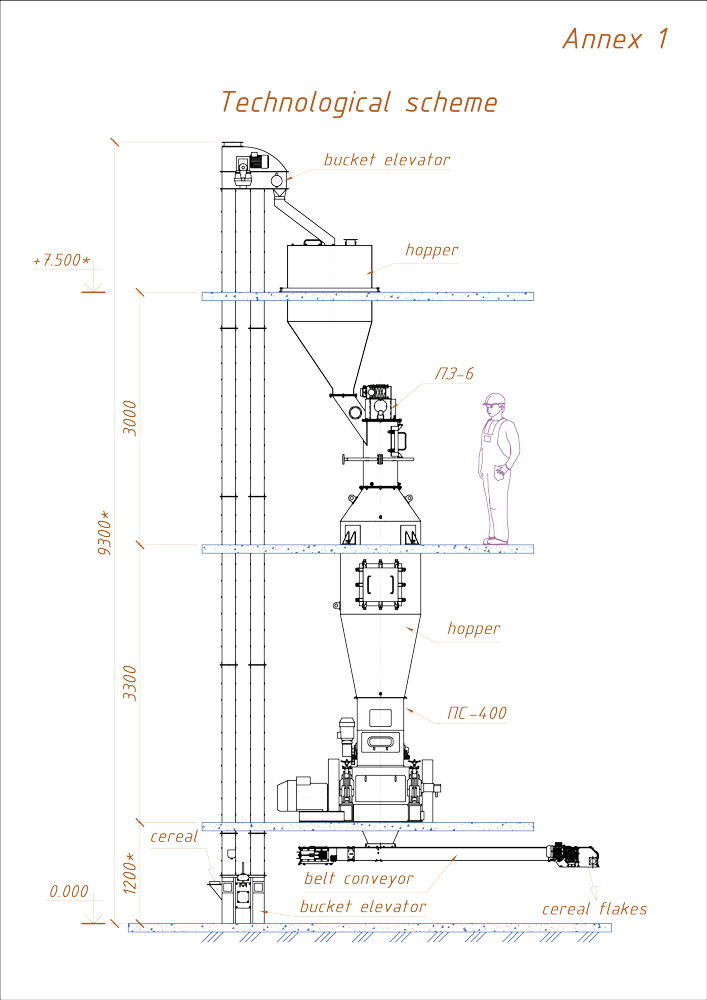

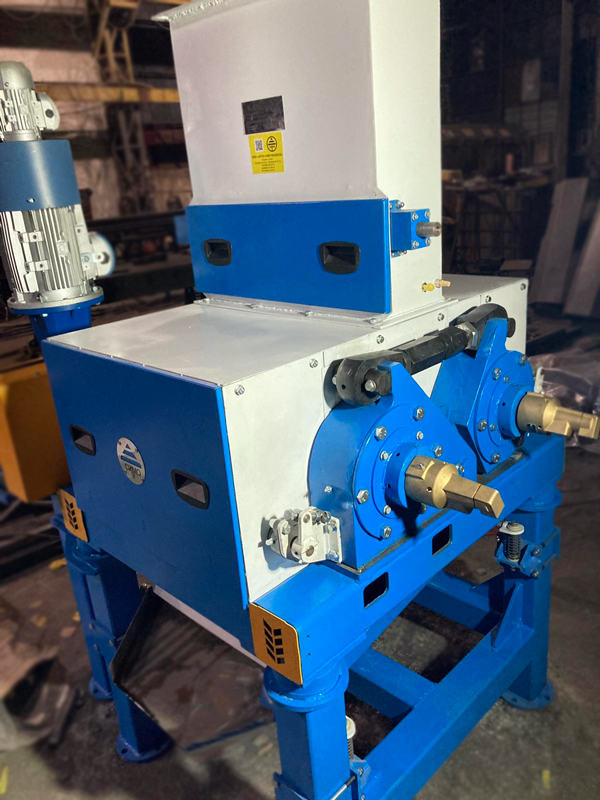

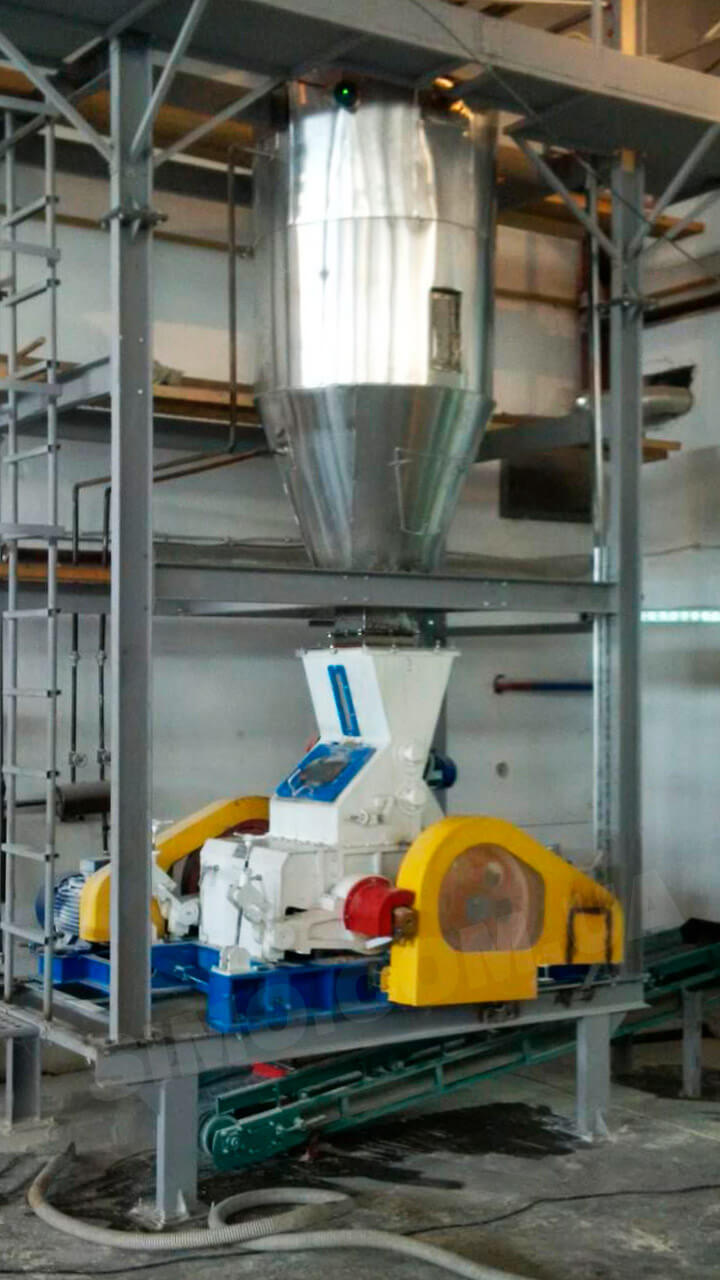

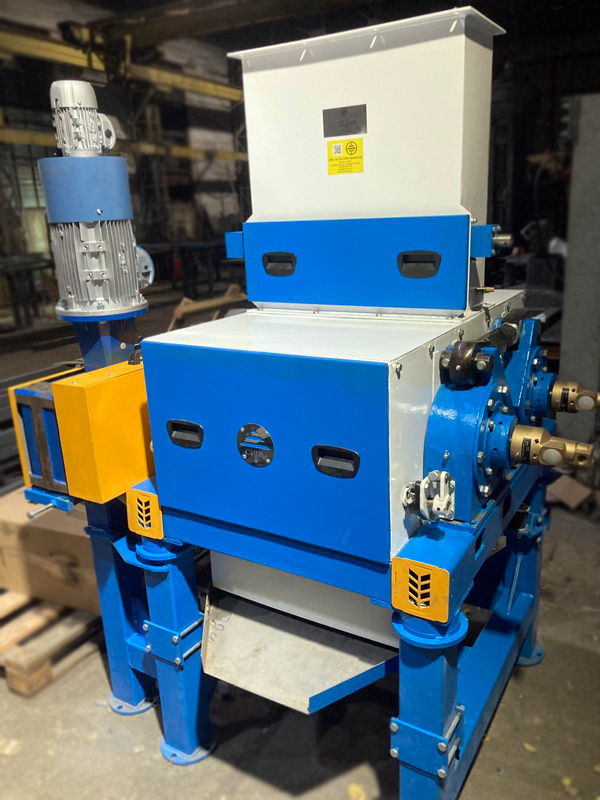

Загальний вигляд плющильного верстату ПС-400. Верстат плющильний являє собою пристрій для плющення зерна або круп злакових культур з горизонтальним розташуванням вальців. Верстат складається з: рами, вальців в зборі, механізмів настройки робочого зазору, кожуха, живильника, механізмів очищення вальців, приводів вальців, пульта управління, пристроїв охолодження вальців, збірно-вивідного приладу, огорож ремінних передач.

Механізм настройки робочего зазору. У розробленій конструкції вдосконалений механізм настройки робочого зазору між вальцями, що дозволило значно знизити собівартість верстата і поліпшити умови обслуговування. Також передбачені спеціальні осі, встановлені на рухомому вальці, які виконують функцію запобіжних елементів в разі потрапляння в міжвальцовий зазор сторонніх предметів (каміння, метал). На рамі закріплений в своїх підшипниках нерухомий валок, також шарнірно встановлений валець рухливий. Слід зазначити, що діаметр вальців становить 400 мм. Застосування високоякісних підшипників і динамічного балансування вальців також сприяє жорсткому витримуванню робочого міжвальцову зазору. Особливу увагу звернуто довговічності робочої поверхні вальців. Вальці виконані методом двошарового відцентрового лиття, при цьому робочий шар - зі спеціального чавуну з рівномірною твердістю.

Механізм очищення вальця. Для очищення робочої поверхні вальців передбачені ножі з можливістю регулювання зазору між вістрям леза і поверхнею вальця. Вальці і механізми їх очищення (ножі) закриті кожухом, закріпленим на рамі.

Живильник. Над вальцями на кожусі встановлений живильник, який має індивідуальний привід з можливістю плавного регулювання частоти обертання. Живильник складається з валика з заслінкою і вала-розпушувача. Для доступу всередину живильника попереду передбачені лючки. Полегшений демонтаж живильного пристрою в зв'язку із застосуванням модульного приводу. З метою виключення розкидання продукту від живильного валика до робочої зони плющильних вальців встановлені направляючі, які орієнтують і рівномірно розподіляють продукт по ширині робочої зони.

Вальці плющильного верстату приводяться в обертальний рух індивідуально від електродвигунів через клинопасові передачі. У рамі встановлено збірно-вивідний пристрій.

Пристрій охолодження. Для рівномірного охолодження вальців в їх внутрішню порожнину подається охолоджуюча вода. Для цього з однієї з торцевих сторін вальців приєднується охолоджуючі пристрої для забезпечення подачі води противотоком.

Аспірація плющильного верстату здійснюється шляхом приєднання його до загальнозаводської аспіраційної мережі. Для цього у верхній частині кожуха встановлений перехідний патрубок діаметром 140 мм, кількість відібраного повітря 900 м³/год.

Пуск в роботу плющильного верстата і його зупинку здійснюють з пульта управління. Плющильний верстат може працювати в ручному і автоматичному режимах.

Продукт, який подається живильником, плющиться під впливом обертових бочок вальців. При обертанні вальців назустріч один одному відбувається захоплення і розплющення продукту в тонкі пластівці, які виходять внизу верстата самопливом. Ножові пристрої забезпечують ефективне знімання продукту, який налипає на бочки вальців.

При незадовільній товщині одержуваних пластівців змінюють величину робочого зазору між валками за допомогою гайок тонкої настройки.

Нетрадиційне використання ПС-400 на тютюні:
